منزل المنتجاترابط رأس الدبوس الذكر

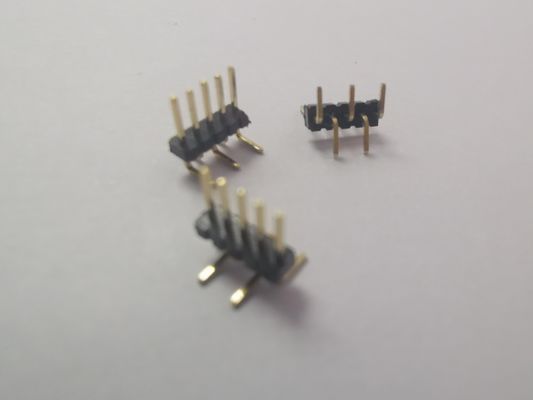

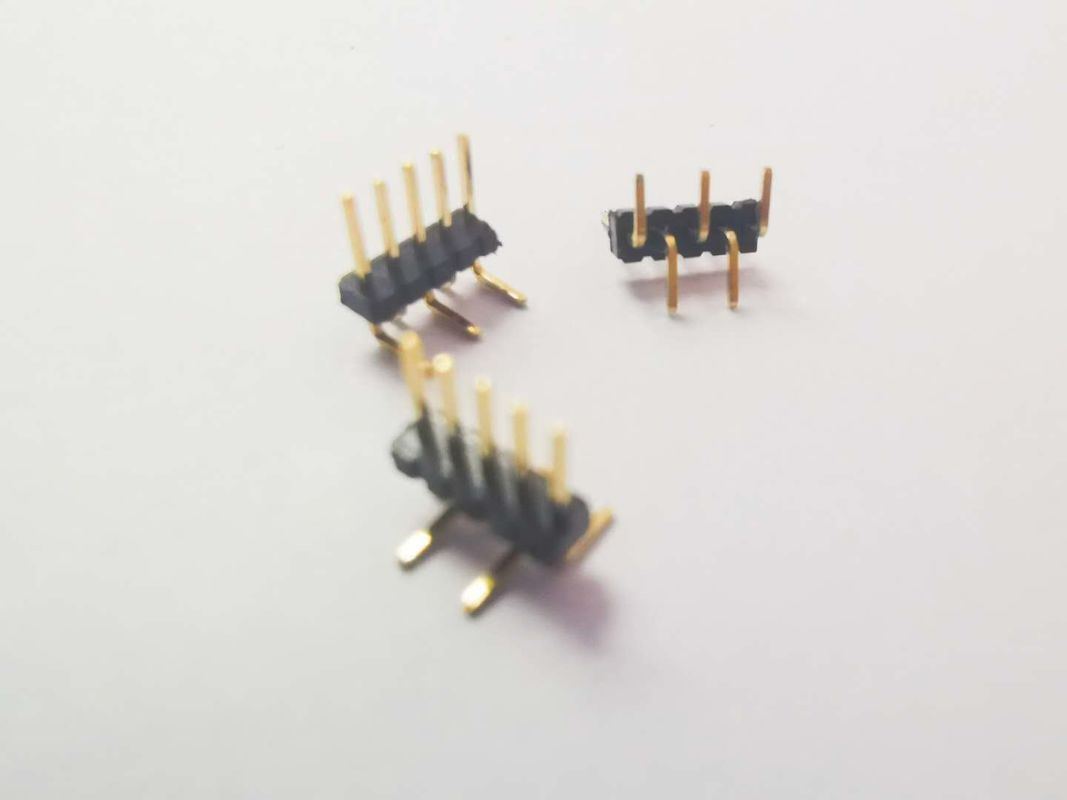

ذكر دبوس واحد صف ربط رأس 2.0 ملم الطول المخصص دبوس

ذكر دبوس واحد صف ربط رأس 2.0 ملم الطول المخصص دبوس

  • ذكر دبوس واحد صف ربط رأس 2.0 ملم الطول المخصص دبوس
  • ذكر دبوس واحد صف ربط رأس 2.0 ملم الطول المخصص دبوس
ذكر دبوس واحد صف ربط رأس 2.0 ملم الطول المخصص دبوس
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JWY
إصدار الشهادات: UL/SGS/RoHs/REACH
رقم الموديل: ST200-XXXXXX
شروط الدفع والشحن:
الحد الأدنى لكمية: 2 كيلو قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف PE / أنبوب / شريط / بكرة
وقت التسليم: من 7 إلى 15 يوم عمل
شروط الدفع: تي / تي وويسترن يونيون
القدرة على العرض: 100000 قطعة في اليوم
اتصل
مفصلة وصف المنتج
التصويت الحالي: 2.0AMP اتصل بنا: 20 مΩ ماكس
تحمل الجهد: 500V AC / DC مقاومة العزل: 1000MΩ دقيقة
درجة حرارة التشغيل: -40 إلى + 105 ℃ الاسم: رابط رأس الدبوس الذكر
تصفيح الاتصال: Au أو Sn Over Ni
إبراز:

500 فولت رابط رأس صف واحد,وصلة رأس الصف الواحد PA6T,مرفق رأس الدبوس ذكر الطول المخصص

,

PA6T Single Row Header Connector

,

Customized Length Male Pin Header Connector

ربط رأس الدبوس الذكورية صف واحد خط وسط ينحني طول الدبوس المخصص



عنوان الذكور والإناث وظيفة المرفق هي أن تعمل كجسر بين الدوائر المحجوبة أو المعزولة داخل الدائرة وأداء مهمة نقل التيار أو الإشارة.يمكن تقسيم المسافة إلى 2.54 ملم / 2.00 ملم / 1.27 ملم / 1.00 ملم / 0.8 ملم. موصلات عالمية تستخدم في الإلكترونيات والأجهزة الكهربائية والأدوات ، أساسا لنقل التيار أو الإشارة.عادة ما تستخدم جنبا إلى جنب مع صف من الإبر لتشكيل اتصال لوحة إلى اللوحة



المواصفات:



نوع الجهاز العنوان
نوع الاتصال دبوس ذكر
الارتفاع 2.0mm ((0.079')
الدبابيس المتاحة من 2 دبوس إلى 80 دبوس
اسم الجهاز وصلة الـ PCB
نوع التثبيت من خلال الثقب
رقم الصف العازب
الإنهاء الحامية
إنهاء الاتصال الذهب فوق النيكل
درجة حرارة العملية -40 درجة مئوية إلى +105 درجة مئوية
مواد العزل PA6T UL94V-0
التصنيف الحالي 2.0 أومب
مقاومة الجهد 500 فولت AC/DC
لون العزل أسود
مواد الاتصال سبيكة النحاس



ما هو رابط الـ (بي سي بي)

موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.



اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:

  • متوازية أو متوسطة ‬ كلا الاتصالات ذات التوجه الرأسي.
  • 90 درجة، الزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة
  • 180 درجة ، Coplanar ، Edge-to-Edge both كلا الموصليين موجهان أفقياً.

أسماء أخرى لموصولات PCB

يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.





تطبيق المنتج



رأس دبوس الذكور تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا

ذكر دبوس واحد صف ربط رأس 2.0 ملم الطول المخصص دبوس 0
