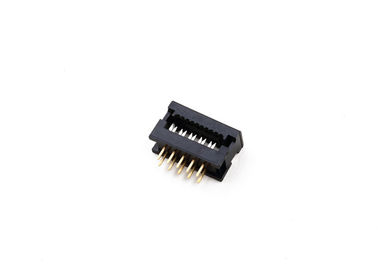

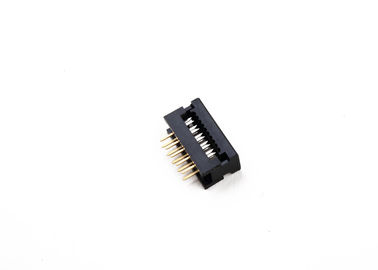

2.54ملم 10 طرق DIP سلك PCB للوحة الموصلات مباشرة من خلال الثقب

2.54ملم 10 طرق DIP سلك PCB للوحة الموصلات مباشرة من خلال الثقب

  • 2.54ملم 10 طرق DIP سلك PCB للوحة الموصلات مباشرة من خلال الثقب
  • 2.54ملم 10 طرق DIP سلك PCB للوحة الموصلات مباشرة من خلال الثقب
2.54ملم 10 طرق DIP سلك PCB للوحة الموصلات مباشرة من خلال الثقب
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JWY
إصدار الشهادات: UL/SGS/RoHs/REACH
رقم الموديل: DP254-XXXXXX
شروط الدفع والشحن:
الحد الأدنى لكمية: 2 كيلو قطعة
الأسعار: negotiable
تفاصيل التغليف: تغليف PE / صينية / أنبوب / شريط / بكرة
وقت التسليم: من 7 إلى 15 يوم عمل
شروط الدفع: تي / تي وويسترن يونيون
القدرة على العرض: 100000 قطعة في اليوم
اتصل
مفصلة وصف المنتج
التصويت الحالي: 1AMP مقاومة التواصل: 20 مΩ ماكس
تحمل الجهد: 500V AC / DC مقاومة العزل: 1000MΩ دقيقة
درجة حرارة التشغيل: -40 إلى + 105 ℃ مواد الاتصال: النحاس
تصفيح الاتصال: الاتحاد الأفريقي على ني مادة عازلة: الألياف الزجاجية PBT (UL94V-0)
التطبيق: شاشة عرض/المنزل الذكي/الأداة
إبراز:

السلك المثبت على السطح إلى رابط اللوحة,2.54 ملم سلك إلى جهاز توصيل

,

2.54 mm wire to board connector

2.54ملم 10 طرق DIP PCB سلك إلى لوحة الموصلات مباشرة من خلال الثقب



ما هو رابط الـ (بي سي بي)

موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.



اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:

  • متوازية أو متوسطة ‬ كلا الاتصالات ذات التوجه الرأسي.
  • 90 درجة، الزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة
  • 180 درجة ، Coplanar ، Edge-to-Edge both كلا الموصليين موجهان أفقياً.

أسماء أخرى لموصولات PCB

يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.



تفاصيل سريعة:

اسم المنتجات ربط سلك PCB إلى لوحة / رأس المخرج
التعبئة أنبوب
نوع الجهاز العنوان
نوع الاتصال دبوس ذكر
الارتفاع 2.54ملم ((0.1')
رقم الصف مزدوج
عدد المواقع المحملة كل شيء
مسافة الصف 2.54 ملم
الأسلوب السلك إلى اللوحة
الحجاب الحائط المغطى بـ8
نوع التثبيت من خلال الثقب
الإنهاء الحامية
نوع التثبيت قفل القفل / أدوات الطرد
شكل الاتصال مربع
إنهاء الاتصال الذهب
درجة حرارة العمل -40 درجة مئوية إلى 105 درجة مئوية



لماذا تختار CNJWY



الإنتاج الآلي

أكثر من 80% من منتجات CNJWY يتم تصنيعها بواسطة خطوط التجميع الآلية.حتى نتمكن من توفير المنتجات الأكثر كفاءة لعملائنا.

التسليم في الوقت المحدد

كل عميل مميز لذا علينا أن نجعل كل تسليم في الوقت المناسب لتقدير كل فرصة يعطيها عملائنا

اجعل القيمة

العمل يشبه الرحلة الطويلة. القيمة هي الآراء على الطريق. صنع القيمة للعملاء هو خلق القيمة للشركة ، كما الفوز المشترك هو هدفنا.

الرد الفوري

الجميع سيواجهون مشاكل من وقت لآخر، كما هو الحال في وقت العمل.



الأسئلة الشائعة:

1هل أنت من فاكوتري؟

نعم، نحن واحد من أكبر مصنع المكونات المحلية في شنغن، الصين.نحن نرحب بحرارة بزيارة فاكتري لدينا.

2. كيف أحصل على عينة مجانية للتحقق من الجودة؟

نحن عادة نقدم في 20pcs عينات، ولكن يجب أن تكون الشحنات جمع

3.متى يمكنني الحصول على عرض لجميع الكابلات؟

هناك طريقتان مختلفتان للحصول على اقتباس، واحد هو الاستفسار عبر الإنترنت، واحد هو البريد الإلكتروني us.We سوف التفاصيل مع استفساراتك في غضون 12 ساعة.

4.ماذا عن الوقت المطلوب للإنتاج الجماعي؟

يعتمد الأمر على كمية الطلب، وبشكل عام، سننهي طلبك خلال أسبوعين، الجزء العاجل سيتم تسليمه خلال أسبوع.



نطاق التطبيق:

سلك للوحة PCB الموصلات المستخدمة على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا.
