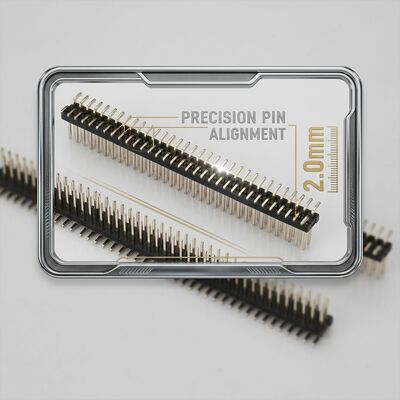

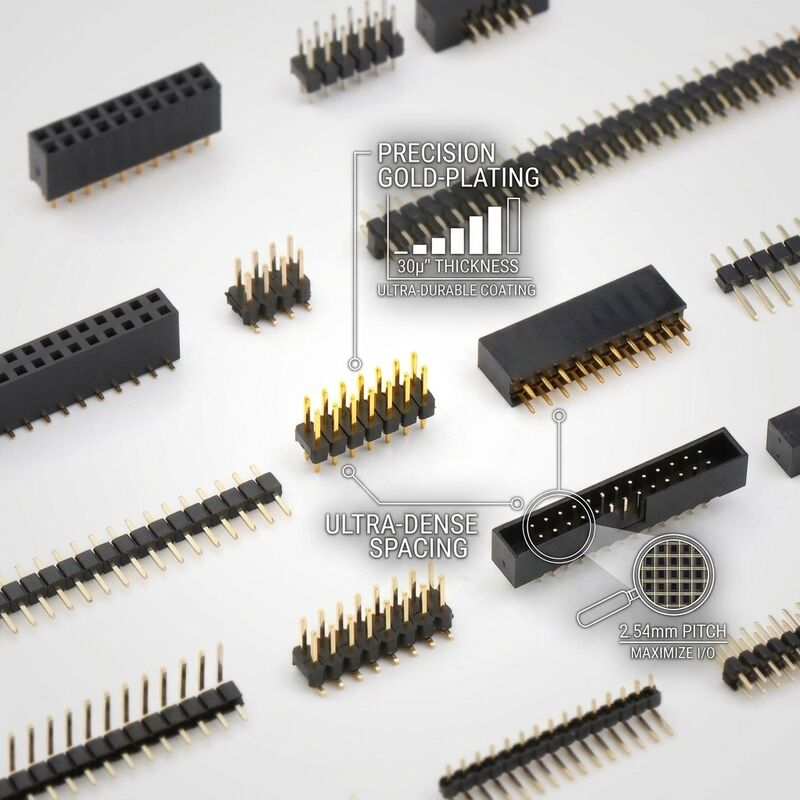

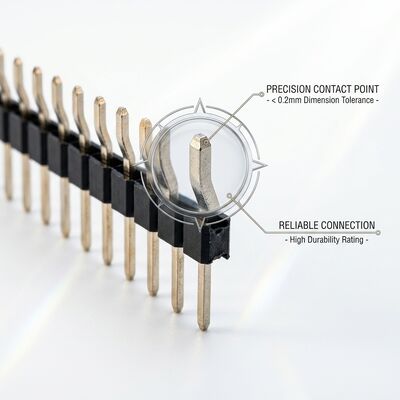

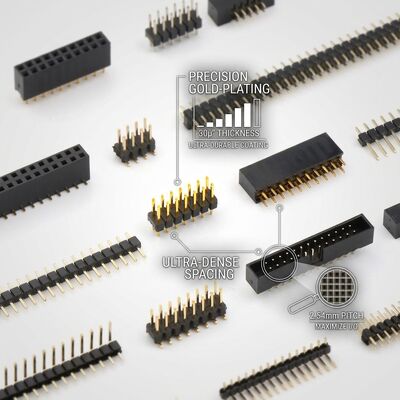

مكعب مرتفع صف مزدوج الذكور دبوس رأس المرفق 2.54mm مساحة الطول الموسع لوحة PCB المساحة

يمثل موصل رأس الدبوس ذو الصف المزدوج المرتفع الخاص بنا مقاس 2.54 مم ارتفاعًا ممتدًا للوحة PCB حلاً ربطًا مصممًا بدقة مصمم للتوصيلات الموثوقة من لوحة إلى لوحة ومن سلك إلى لوحة في التطبيقات الإلكترونية المطلوبة. تم تصنيع سلسلة الموصلات هذه باستخدام عازل لدن بالحرارة PA6T عالي الحرارة وملامسات نحاسية مختومة بدقة، مما يوفر أداءً كهربائيًا ثابتًا عبر مجموعة واسعة من ظروف التشغيل. يخضع كل موصل لفحص صارم للجودة بما في ذلك قياس مقاومة التلامس واختبار مقاومة العزل والفحص البصري تحت التكبير لضمان التوافق مع المعايير الدولية.

يستخدم نظام الاتصال دبابيس من سبائك النحاس عالية التوصيل مع طلاء ذهبي أو قصدير انتقائي فوق اللوحة السفلية من النيكل، مما يوفر مقاومة فائقة للتآكل ودورات تزاوج موثوقة تتجاوز معايير الصناعة. تستخدم خطوط التجميع الآلية لدينا تقنية إدخال دقيقة تضمن محاذاة الدبوس المتسقة والمستوى المشترك، وهي عوامل حاسمة لنجاح تركيب ثنائي الفينيل متعدد الكلور في بيئات الإنتاج كبيرة الحجم. تم تشكيل جسم العازل من مادة PA6T ذات تصنيف UL94V-0 والمعززة بألياف زجاجية بنسبة 30%، مما يوفر ثباتًا حراريًا استثنائيًا يصل إلى 105 درجة مئوية لدرجة حرارة التشغيل المستمرة مع الحفاظ على دقة الأبعاد.

• ارتفاع العازل الممتد:يوفر ارتفاع جسم العازل القابل للتخصيص من 7.0 مم إلى 25.0 مم تباعدًا دقيقًا بين PCB وPCB لإزالة المكونات في بنيات اللوحات المكدسة
• خيار ذيل الدبوس الطويل:ذيول ممتدة من خلال الفتحات تصل إلى 15.0 مم تستوعب مركبات ثنائي الفينيل متعدد الكلور السميكة ومكدسات الألواح المتعددة مع الحفاظ على سلامة وصلة اللحام الكاملة
• الميزانين البيني جاهز:تمكين الاتصالات الموثوقة من لوحة إلى لوحة في بنيات بطاقة الميزانين، مع تخصيصات طول الدبوس المتاحة لتتناسب مع ارتفاعات تكديس النظام المحددة
• الإدارة الحرارية ودية:يخلق التصميم المرتفع فجوة هوائية بين مركبات ثنائي الفينيل متعدد الكلور لتحسين التبريد الحراري لمكونات توليد الحرارة المثبتة بين الألواح المكدسة
• تصميم مضاد للفتل:ميزة اختيارية مضادة للفتل على ذيول اللحام تمنع انتقال تدفق اللحام إلى أعلى الدبوس أثناء اللحام الموجي، مما يحافظ على سلامة منطقة الاتصال
• ميزة دليل المحاذاة:متوفر مع أعمدة محاذاة متكاملة أو دبابيس توجيه في المواضع النهائية لضمان محاذاة التزاوج الدقيقة في مجموعات بطاقات الميزانين العمياء

تعتبر رؤوس طرفية التراص المرتفعة مكون التوصيل البيني المهم في بنيات الأنظمة الإلكترونية المعيارية بما في ذلك مجموعات الكمبيوتر المضمنة PC/104، وأنظمة اللوحة الإلكترونية المعززة VMEbus وCompactPCI، وواجهات وحدة توسيع PLC الصناعية. يستوعب ارتفاع العازل الممتد المكونات الطويلة مثل المكثفات الإلكتروليتية، والمحولات، والمشتتات الحرارية المثبتة على لوحة PCB السفلية، مما يتيح تعبئة الدوائر ثلاثية الأبعاد التي تعمل على زيادة الوظائف إلى الحد الأقصى ضمن أحجام العلبة المقيدة. تعتبر هذه الموصلات ضرورية أيضًا لتصميمات لوحة توسيع Arduino وRaspberry Pi HAT حيث يلزم وجود تباعد دقيق من اللوحة إلى اللوحة لمحاذاة الموصل، ولمكدسات وحدة ECU للسيارات في تركيبات مقصورة المحرك ذات المساحة المحدودة حيث توفر الوصلات البينية المرتفعة اتصالات تتحمل الاهتزاز مع الفصل الحراري بين مراحل الطاقة المولدة للحرارة وإلكترونيات التحكم الحساسة.

يتم تعبئة الموصلات في صواني مضادة للكهرباء الساكنة ذات أعماق تجويف تتوافق مع متغير ارتفاع العازل المحدد لمنع ثني الدبوس أثناء النقل. تتوفر عبوات الأنبوب لتكوينات الارتفاع القياسية. تتضمن كل حزمة تقارير فحص الأبعاد لارتفاع العازل والتحقق من استقامة الدبوس. تتوفر خدمات التركيب المخصصة بما في ذلك مجموعات موصلات التراص من الذكور والإناث المجمعة مسبقًا مع أجهزة فاصل مطابقة ومسامير التثبيت لحلول التوصيل البيني للميزانين الجاهزة.

تعمل منشأة التصنيع لدينا وفقًا لنظام إدارة الجودة المعتمد ISO 9001:2015 مع إمكانية التتبع الشامل بدءًا من استلام المواد الخام وحتى شحن المنتج النهائي. تخضع كل دفعة إنتاج لمراقبة التحكم في العمليات الإحصائية، وتتوفر وثائق شهادة المطابقة عند الطلب. نحن نحتفظ بمخزون كبير من التكوينات القياسية لدعم متطلبات التسليم في الوقت المناسب مع تقديم تخصيص مرن لأطوال الدبوس المتخصصة وخيارات الطلاء وتنسيقات التغليف. تتوفر العينات الهندسية في غضون 48 ساعة لاختبار التأهيل، ويقدم فريقنا الفني الدعم الهندسي للتطبيقات للمساعدة في اختيار الموصل وتحسين تخطيط ثنائي الفينيل متعدد الكلور. بفضل ما يزيد عن عقد من الخبرة في تصنيع الموصلات، نحن ملتزمون بتقديم حلول التوصيل البيني التي تتجاوز توقعات الأداء مع الحفاظ على الأسعار التنافسية لبرامج الإنتاج بكميات كبيرة.
