منزل المنتجاترابط رأس الدبوس الذكر

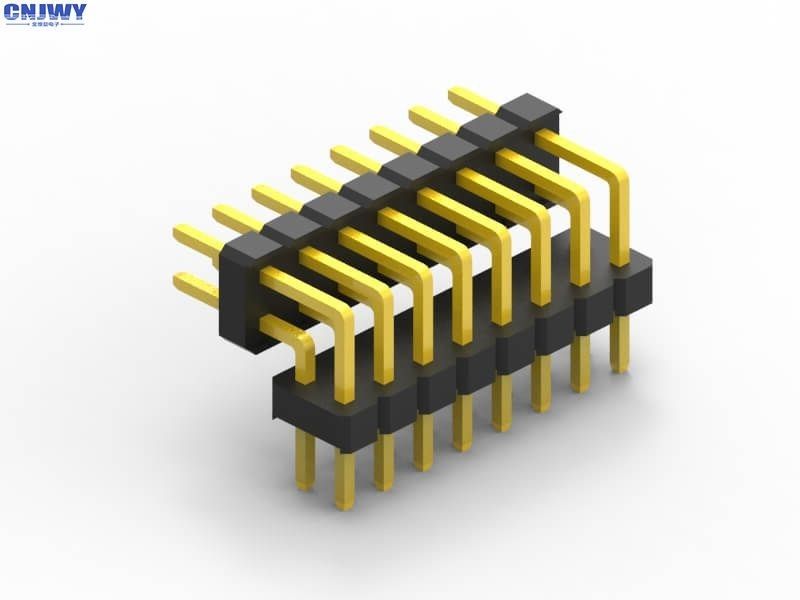

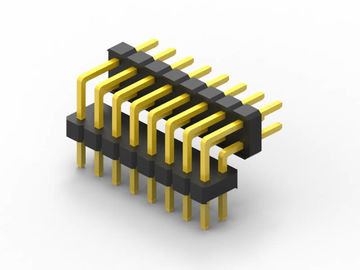

رابط قرص الزاوية اليمنى لـ (بي سي بي) ، رابط رأس 20 قرصاً

رابط قرص الزاوية اليمنى لـ (بي سي بي) ، رابط رأس 20 قرصاً

  • رابط قرص الزاوية اليمنى لـ (بي سي بي) ، رابط رأس 20 قرصاً
  • رابط قرص الزاوية اليمنى لـ (بي سي بي) ، رابط رأس 20 قرصاً
رابط قرص الزاوية اليمنى لـ (بي سي بي) ، رابط رأس 20 قرصاً
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JWY
إصدار الشهادات: UL/SGS/RoHs/REACH
رقم الموديل: ST254-XXXXXX
شروط الدفع والشحن:
الحد الأدنى لكمية: 2 كيلو قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف PE / صينية / أنبوب / شريط / بكرة
وقت التسليم: من 7 إلى 15 يوم عمل
شروط الدفع: تي / تي وويسترن يونيون
القدرة على العرض: 100000 قطعة في اليوم
اتصل
مفصلة وصف المنتج
التصويت الحالي: 3.0 أمبير درجة حرارة التشغيل: -40 إلى + 105 ℃
اسم المنتج: رأس دبوس تصفيح الاتصال: Au أو Sn Over Ni
مادة عازلة: PA6T التطبيق: اللوحة الأم/السيارات/سيارة التوازن
إبراز:

موصلات للوحة الدائرة,رأس الدبوس المثبت على السطح

,

surface mount pin header

2.54mm ذكر وصلة رأس الدبوس صف مزدوج بلاستيكي منحني ثنائي من خلال الثقب



ما هو رابط الـ (بي سي بي)



موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.



اتجاهات موصلات PCB



يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:

  • متوازية أو متوسطة ‬ كلا الاتصالات ذات التوجه الرأسي.
  • 90 درجة، الزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة
  • 180 درجة ، Coplanar ، Edge-to-Edge both كلا الموصليين موجهان أفقياً.

أسماء أخرى لموصولات PCB



يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.



المواصفات:



اسم المنتجات رأس الدبوس / وصلة PCB
الارتفاع 2.54ملم ((0.1')
التعبئة الحمولة
التصنيف الحالي 3.0AMP
مقاومة الاتصال 20mΩ ماكس
مقاومة الجهد 500 فولت AC/DC
مقاومة العزل 1000MΩ دقيقة
درجة حرارة العملية -40 درجة مئوية إلى +105 درجة مئوية
مواد الاتصال سبيكة النحاس
طلاء الارتباط أوو أو سن فوق ني
مواد العزل PA6T أو PBT + 30%GF ((UL94V-0)
نوع التثبيت من خلال الثقب
الإنهاء الحامية
حجم الدبوس 0دبوس مربع ذو 64 ملم
اللون أسود أو مخصص



لماذا تختار CNJWY:



1ضمانة عالية الجودة

ركزت CNJWY على تحسين أنظمة مراقبة الجودة، بهدف توفير منتجات عالية الجودة تناسب شهادة ISO9001 لسنوات.



2سعر تنافسي

لدينا مجموعة كاملة من العمليات الإنتاجية التي تشمل الكهرباء، الطابع، صب الحقن، التجميع لضمان أسعارنا التنافسية.



3. تعبئة مخصصة

جميع المنتجات متاحة للتعبئة والتغليف حسب الطلب الخاص بك.



4تسليم سريع

إنتاج أكثر كفاءة يجعل التسليم سريعًا، مما يضمن الوقت المحدد دائماً قبل توقعاتك.





تطبيق المنتج



رأس دبوس الذكور تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا
