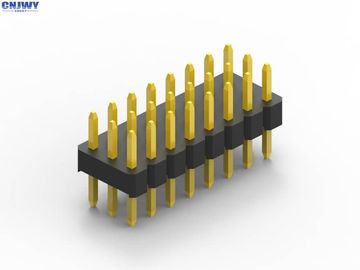

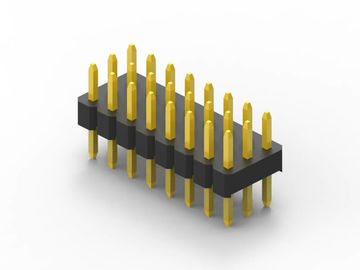

أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية

أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية

  • أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية
  • أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية
أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JWY
إصدار الشهادات: UL/SGS/RoHs/REACH
رقم الموديل: ST200-XXXXXX
شروط الدفع والشحن:
الحد الأدنى لكمية: 2 كيلو قطعة
الأسعار: negotiable
تفاصيل التغليف: تغليف PE / صينية / أنبوب / شريط / بكرة
وقت التسليم: من 7 إلى 15 يوم عمل
شروط الدفع: تي / تي وويسترن يونيون
القدرة على العرض: 100000 قطعة في اليوم
اتصل
مفصلة وصف المنتج
التصويت الحالي: 2.0 أمبير اتصل بنا: 20 مΩ ماكس
تحمل الجهد: 500V AC / DC مقاومة العزل: 1000MΩ دقيقة
درجة حرارة التشغيل: -40 إلى + 105 ℃ مواد الاتصال: النحاس
تصفيح الاتصال: Au أو Sn Over Ni
إبراز:

موصلات للوحة الدائرة,رأس الدبوس المثبت على السطح

,

surface mount pin header

رابط رأس الدبوس الذكور ثلاث صفوف نوع DIP المطبق في صناعة PCBA





ما هو رابط الـ (بي سي بي)

موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.



اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:

  • متوازية أو متوسطة ‬ كلا الاتصالات ذات التوجه الرأسي.
  • 90 درجة، الزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة
  • 180 درجة ، Coplanar ، Edge-to-Edge both كلا الموصليين موجهان أفقياً.أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية 0أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية 1أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية 2أقلام الرأس الذكورية القوية ، أقلام الرأس الذكورية المزدوجة المقاومة العازلة العالية 3

أسماء أخرى لموصولات PCB

يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.



لماذا تختار CNJWY



الإنتاج الآلي

أكثر من 80% من منتجات CNJWY يتم تصنيعها بواسطة خطوط التجميع الآلية.حتى نتمكن من توفير المنتجات الأكثر كفاءة لعملائنا.

التسليم في الوقت المحدد

كل عميل مميز لذا علينا أن نجعل كل تسليم في الوقت المناسب لتقدير كل فرصة يعطيها عملائنا

اجعل القيمة

العمل يشبه الرحلة الطويلة. القيمة هي الآراء على الطريق. صنع القيمة للعملاء هو خلق القيمة للشركة ، كما الفوز المشترك هو هدفنا.

الرد الفوري

الجميع سيواجهون مشاكل من وقت لآخر، كما هو الحال في وقت العمل.



المواصفات:



1. الرمي:2.00mm ((0.079')

2اسم الجهاز: علبة PCB/رأس الدبوس

3مواد العزل: PA6T UL 94-V0

4مادة الاتصال: سبيكة النحاس

5نوع التثبيت: من خلال الثقب

6عدد الصف: ثلاثة صف

7. إلتصال النهاية: الذهب فوق النيكل

8إنهاء:

9لون: أسود

10الدرجة الحالية:1.0 أومب

11مقاومة الجهد: 500 فولت AC/DC

12مقاومة الاتصال: 20mΩ Max

13شكل الاتصال: دبوس مربع

14طول الدبوس: تخصيص

15. دبوس متاح: 2 دبوس إلى 80 دبوس



خدماتنا:



1هدفنا هو أن نجعل مصادر الاتصال سهلة بالنسبة لك.

2سوف نرد على استفسارك خلال 24 ساعة استفسار عبر الإنترنت مرحب به

3نحن نقدم خدمة OEM، ODM، أي من الاتصالات الخاصة المطلوبة، ونحن ذاهبون إلى جعل القالب الجديد بالنسبة لك ولكن تكلفة القالب نصف لكل واحد.

4. 20 قطعة عينة مجانية، للعملاء تكرار النظام، وسوف توفر أكثر من 20 قطعة عينة لمشروع النموذج إذا لزم الأمر.

5أعمالنا ليست فقط عن إمدادات المكونات، بل عن تسليم الوعود





تطبيق المنتج



رأس دبوس الذكور تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق.لمزيد من التفاصيل يمكنك الاتصال مباشرة بفريق المبيعات لدينا
