مكان المنشأ: | الصين |
اسم العلامة التجارية: | JWY |
إصدار الشهادات: | UL/SGS/RoHs/REACH |
رقم الموديل: | ST254-XXXXXX |
الحد الأدنى لكمية: | 2 كيلو قطعة |
---|---|
الأسعار: | negotiable |
تفاصيل التغليف: | تغليف PE / صينية / أنبوب / شريط / بكرة |
وقت التسليم: | من 7 إلى 15 يوم عمل |
شروط الدفع: | تي / تي وويسترن يونيون |
القدرة على العرض: | 100000 قطعة في اليوم |
مادة عازلة: | PA6T UL94-V0 | الجنس: | ذكر |
---|---|---|---|
اللون: | أسود | يقذف: | 2.54 ملم |
النوع: | من خلال الثقب | ارتفاع البلاستيك: | 2.5ملم |
إبراز: | موصلات للوحة الدائرة,وصلة دبوس الزاوية اليمنى,right angle pin connector |

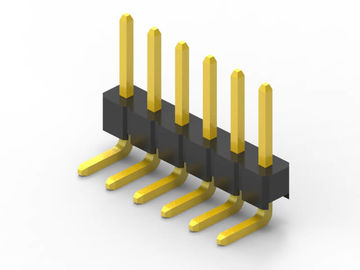

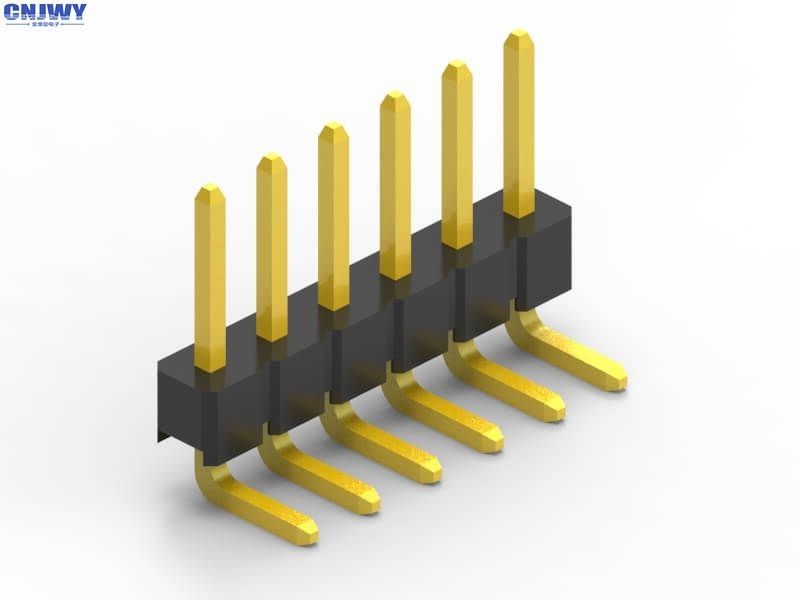

2.54ملم ذكر عقدة رأس رابط صف واحد منحني ثني الفلاش الذهبية
ما هو رابط الـ (بي سي بي)
موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.
اتجاهات موصلات PCB
يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:
أسماء أخرى لموصولات PCB
يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.
المواصفات:
1. الرمي:2.54ملم ((0.1')
2اسم الجهاز: علبة PCB/رأس الدبوس
3مواد العزل: PA6T UL 94-V0
4مادة الاتصال: سبيكة النحاس
5: نوع التثبيت: من خلال الثقب
6: عدد الصف: واحد
7: تصفية الارتباط: الذهب أو الصين فوق النيكل
8" إنهاء " اللحام
9: اللون: القياسية (الأسود) أو يتم تخصيصها
10: التصنيف الحالي:3.0A
11: مقاومة الجهد: 500 فولت AC / DC
12: مقاومة الاتصال: 20mΩ Max
13: شكل الاتصال: دبوس مربع
14: طول الدبوس: تخصيص
15: دبوس متاح: 2 دبوس إلى 100 دبوس
لماذا تختار CNJWY:
1نحن نقدر الوقت، كأفضل عملة. ومن المعروف جيدا أنه لا يمكنك أبدا استعادة الوقت المفقود. جميع منتجاتنا تتركز حول هذه الفكرة. في CNJWY،نحن نقدم أفضل حل لإنقاذ وقتك.2نحن ملتزمون بعمق بالصحة والسلامة في العالم. لقد نفذت CNJWY نظام الإدارة البيئية ISO 14001: 2004. لقد عززنا أداءنا البيئي.ونحن نطبق هذه القاعدة على جميع أعمالنا.
3جميع المنتجات متاحة للتعبئة والتغليف حسب الطلب الخاص بك.
4. إنتاج أكثر كفاءة يجعل تسليم سريع، والتي من شأنها أن تضمن من الوقت التوجيهي دائما قبل توقعاتك.
تطبيق المنتج
رأس دبوس الذكور تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا
