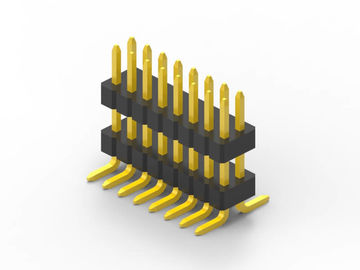

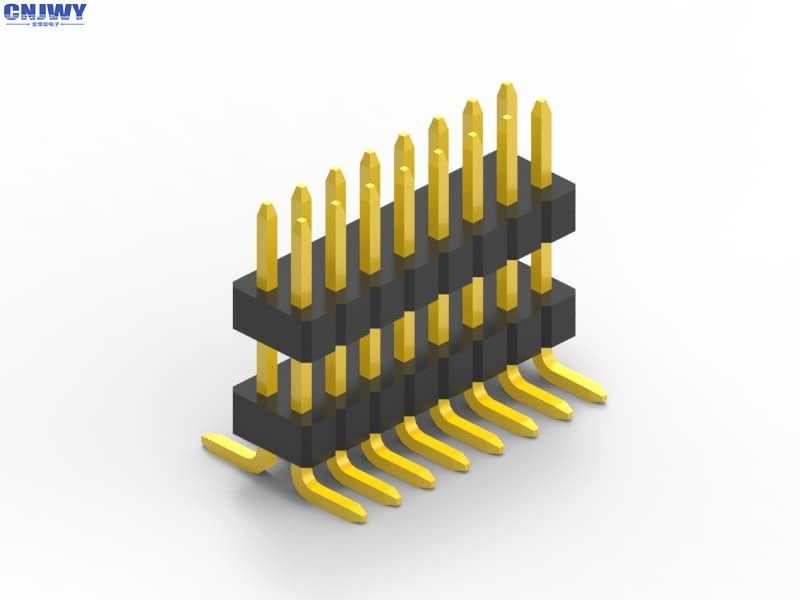

صف مزدوج SMT ذكر وصلة رأس الدبوس 1.0 الطول مع الغطاء مقاومة الجهد 500 فولت

وصلة رأس الدبوس الذكور 1.0 Pitch مزدوج البلاستيك مزدوج الصف SMT مع القبعة

المواصفات:

1. الرمي:1.00 ملم ((0.039')

2اسم الجهاز: علبة PCB/رأس الدبوس

3مواد العزل:LCP + 30% GF UL 94-V0

4مادة الاتصال: سبيكة النحاس

5نوع التثبيت: SMT/SMD

6رقم الصف: واحد

7. إلتصال النهاية: الذهب فوق النيكل

8إنهاء:

9لون: أسود

10الدرجة الحالية:1.0 أومب

11مقاومة الجهد: 500 فولت AC/DC

12مقاومة الاتصال: 20mΩ Max

13شكل الاتصال: دبوس مربع

14طول الدبوس: تخصيص

15. دبوس متاح: 2 دبوس إلى 80 دبوس

16التعبئة والتغليف: التعبئة والتغليف

17صف العزل: مزدوج

18ارتفاع البلاستيك:1.0 ملم

ما هو رابط الـ (بي سي بي)

موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.

اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:

• متوازية أو متوسطة ‬ كلا الاتصالات ذات التوجه الرأسي.
• 90 درجة، الزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة
• 180 درجة ، Coplanar ، Edge-to-Edge both كلا الموصليين موجهان أفقياً.

أسماء أخرى لموصولات PCB

يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.

لماذا تختار CNJWY

الإنتاج الآلي

أكثر من 80% من منتجات CNJWY يتم تصنيعها بواسطة خطوط التجميع الآلية.حتى نتمكن من توفير المنتجات الأكثر كفاءة لعملائنا.

التسليم في الوقت المحدد

كل عميل مميز لذا علينا أن نجعل كل تسليم في الوقت المناسب لتقدير كل فرصة يعطيها عملائنا

اجعل القيمة

العمل يشبه الرحلة الطويلة. القيمة هي الآراء على الطريق. صنع القيمة للعملاء هو خلق القيمة للشركة ، كما الفوز المشترك هو هدفنا.

الرد الفوري

الجميع سيواجهون مشاكل من وقت لآخر، كما هو الحال في وقت العمل.

تطبيق المنتج

رأس دبوس الذكور تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا
