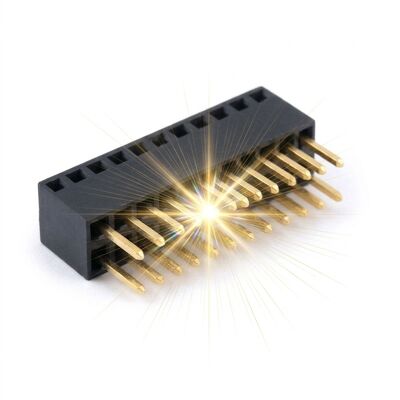

0.8 مللي متر الملعب غرامة الملعب الميزانين أنثى رأس موصل صف مزدوج 2x30P التراص PCB المقبس

عندما يجب تكديس لوحين داخل غلاف لا يتجاوز سمكه بضعة ملليمترات، يصبح تباعد الموصل هو العامل المحدد قبل أي شيء آخر. بتباعد 0.8 مم، يتسع هذا الرأس الأنثوي ذو الصف المزدوج لستين نقطة اتصال في جسم يبلغ طوله أكثر من 12 مم، مما يمنح المصممين واجهة لوحة إلى لوحة تظل ضمن مخطط ثنائي الفينيل متعدد الكلور الأصغر. إنها فئة الكثافة التي تستخدمها الأجهزة المحمولة ووحدات الكاميرا ووحدات الراديو المدمجة، حيث سيتجاوز موصل 1.27 مم حافة اللوحة.

الأجزاء الدقيقة من لوحة إلى لوحة تعيش أو تموت على الاستواء. يتم تثبيت كل نقطة اتصال هنا في خلية مصبوبة مع نافذة ذيل محكومة، ويتم فحص صف الذيل النهائي للتسطيح عبر الطول الكامل للجسم. يحافظ الطلاء الذهبي بسماكة 0.38 ميكرون فوق النيكل على استقرار واجهة الاتصال عند قوى التزاوج المنخفضة، وهو أمر مهم لأن الزنبركات يجب أن تكون خفيفة بما يكفي للسماح بالتجميع اليدوي لمكدس صغير دون إجهاد وصلات اللحام.

• تباعد دقيق 0.8 مم: ستون نقطة اتصال في جسم 12.4 مم، صغيرة بما يكفي للبقاء داخل مخطط ثنائي الفينيل متعدد الكلور المدمج.
• استواء محكوم: يتم تحديد كل ذيل بواسطة نافذة مصبوبة ويتم فحص تسطيح الصف النهائي من طرف إلى طرف.
• ارتفاعات المكدس 4.0 إلى 8.0 مم: تغطي ارتفاعات الجسم المصبوبة المختلفة فجوات الميزانين الشائعة دون تغيير نمط أرضية اللوحة.
• ذهب 0.38 ميكرون فوق النيكل: واجهة مستقرة منخفضة المقاومة عند قوى التزاوج الخفيفة التي تتطلبها زنبركات التباعد الدقيق.
• عازل PA9T: يحافظ على خلايا الاتصال الفرعية المليمترية صحيحة خلال 260 درجة مئوية إعادة التدفق ودورات الحرارة المتكررة.
• مسامير توجيه: تقوم مسامير المحاذاة المصبوبة بمركزة الرأس المتزاوج قبل أن تتصل نقاط الاتصال، مما يحمي الزنبركات الدقيقة.

توجد موصلات الميزانين بتباعد 0.8 مم في المنتجات التي تكون فيها مساحة اللوحة ثمينة والارتفاع ثابتًا بواسطة الغلاف. تستخدم مجسات الموجات فوق الصوتية المحمولة هذه لربط لوحة الواجهة الأمامية التناظرية بلوحة المعالجة الرقمية، وتستخدم وحدات الكاميرا هذه لاتصالات المستشعر إلى ISP، وتستخدم وحدات الراديو المدمجة هذه بين لوحة RF ولوحة النطاق الأساسي. كما تظهر في رؤوس المستشعرات الصناعية، وفي محطات نقاط البيع التي تكدس لوحة عرض فوق لوحة رئيسية، وفي أغلفة كاميرات السيارات حيث يجب محاذاة اللوحين في حدود جزء من الملليمتر.

تتوفر ارتفاعات جسم 4.0 و 5.0 و 6.5 و 8.0 مم من نفس نظام الاتصال، ويتم اقتباس رأس ذكر مطابق من نفس الرسم بحيث يتم ضمان ارتفاع المكدس. يتم إنتاج المواقع من 2 × 10 إلى 2 × 40 دون رسوم أدوات. يمكننا إضافة غلاف حماية للمكدسات الحساسة للترددات الراديوية، وعلامة تثبيت للاحتفاظ الميكانيكي، وتعبئة شريط ولفافة لوضع آلي. لبرامج السيارات، يمكن رفع الطلاء إلى 0.76 ميكرون ونقل العازل إلى درجة حرارة أعلى، ونحن نقدم تقرير فحص كامل للمقالة الأولى مع طلب العينة.

يتم شحن مقابس الميزانين ذات التباعد الدقيق في صواني مضادة للكهرباء الساكنة تحتوي على 1000 قطعة، حيث تستقر كل قطعة في جيبها الخاص حتى لا تلامس نقطة اتصال جارتها. يتم تكديس الصواني مع طبقات رغوية في كراتين تصدير تحمل ملصق CNJWY المحايد، ويتم تمييز كل كرتونة بمستوى حساسية الرطوبة لأن هذه الأجزاء مخصصة لإعادة التدفق فقط. يقتصر الوزن الإجمالي على 15 كجم للشحن الجوي ويتم لف منصات الشحن البحري لحمايتها من رطوبة الحاوية. تتوفر تعبئة الشريط واللفافة للخطوط الآلية. تتضمن كل شحنة تقرير استواء، ورقة أبعاد المقالة الأولى، وشهادة سمك الطلاء من نفس دفعة الإنتاج.
