مكان المنشأ: | الصين |
اسم العلامة التجارية: | JWY |
إصدار الشهادات: | UL/SGS/RoHs/REACH |
رقم الموديل: | HT200-XXXXXX |
الحد الأدنى لكمية: | 2 كيلو قطعة |
---|---|
الأسعار: | قابل للتفاوض |
تفاصيل التغليف: | تغليف PE / صينية / أنبوب / شريط / بكرة |
وقت التسليم: | من 7 إلى 15 يوم عمل |
شروط الدفع: | تي / تي وويسترن يونيون |
القدرة على العرض: | 100000 قطعة في اليوم |
مقاومة التواصل: | 20 مΩ ماكس | تحمل الجهد: | 500V AC / DC |
---|---|---|---|
درجة حرارة التشغيل: | -40 إلى + 105 ℃ | مواد الاتصال: | البرونز الفسفوري |
يقذف: | 2.00 ملم | التصويت الحالي: | 1.5 أمبير |
إبراز: | الرأس الأنثوي بزاوية مستقيمة,2 ملم مساحة الاتصال الإناث,2 mm pitch female connector |

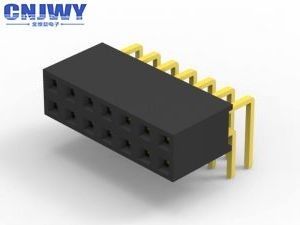

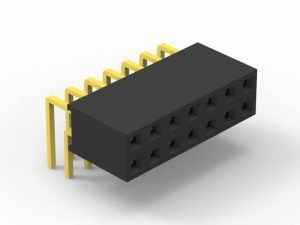

2.00 ملم ربط رأس الإناث الزاوية اليمنى من خلال الثقب ارتفاع البلاستيك 3.4 ملم
ما هو رابط الـ (بي سي بي)
موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.
اتجاهات موصلات PCB
يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:
أسماء أخرى لموصولات PCB
يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.
المواصفات:
اسم المنتجات | الرأس الإناث / رابط PCB |
الارتفاع | 2.00mm ((0.1') |
التصنيف الحالي | 2.0 أومب |
مقاومة الاتصال | 20 مΩ Max |
مقاومة الجهد | 500 فولت AC/DC |
مقاومة العزل | 1000 MΩ دقيقة |
درجة حرارة العملية | -40 درجة مئوية إلى 105 درجة مئوية |
مواد الاتصال | سبيكة النحاس |
طلاء الارتباط | أوو أو سن فوق ني |
مواد العزل | PA6T+30 GF ((UL94-V0) |
نوع التثبيت | من خلال الثقب |
الإنهاء | الحامية |
رقم الصف | مزدوج |
ارتفاع البلاستيك | 3.4 ملم |
إنهاء الاتصال | فلاش الذهب |
الدبابيس المتاحة | أربعة إبرة إلى أربعين إبرة |
اللون | أسود |
التعبئة | أنبوب |
لماذا تختار CNJWY:
الإنتاج الآلي
أكثر من 80% من منتجات CNJWY يتم تصنيعها بواسطة خطوط التجميع الآلية.حتى نتمكن من توفير المنتجات الأكثر كفاءة لعملائنا.
التسليم في الوقت المحدد
كل عميل مميز لذا علينا أن نجعل كل تسليم في الوقت المناسب لتقدير كل فرصة يعطيها عملائنا
اجعل القيمة
العمل يشبه الرحلة الطويلة. القيمة هي الآراء على الطريق. صنع القيمة للعملاء هو خلق القيمة للشركة ، كما الفوز المشترك هو هدفنا.
الرد الفوري
الجميع سيواجهون مشاكل من وقت لآخر، كما هو الحال في وقت العمل.
تطبيق المنتج
عادة ما يتم استخدامها في الصناعات المختلفة مثل صناعة السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق.لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا
