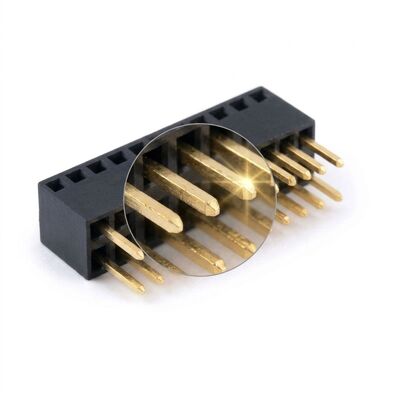

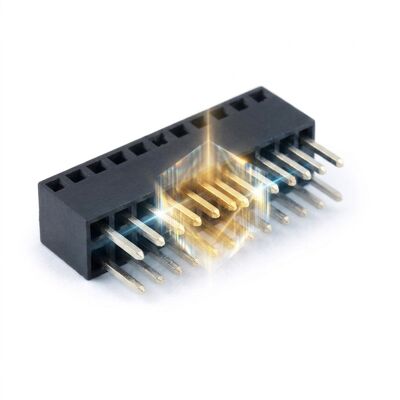

2.54 مللي متر الملعب عالية الحالية 5A الاتصال المزدوج أنثى رأس موصل الطاقة PCB المقبس

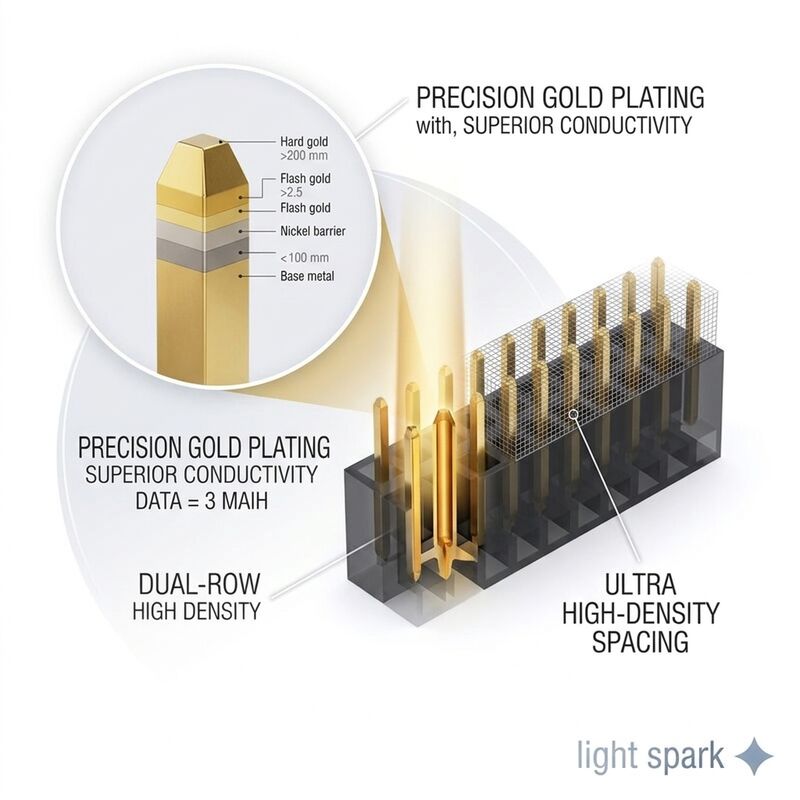

معظم رؤوس 2.54 مم مصنفة عند اثنين أو ثلاثة أمبير، وهو أمر جيد للإشارات وهو هامشي للطاقة. يرفع هذا المتغير الحد الأقصى إلى 5 أمبير لكل نقطة اتصال باستخدام أصابع زنبركية مستقلة على كل طرف بدلاً من واحد، مما يضاعف المسار الموصل والقوة العادية في نفس الوقت. كما أن سبيكة البرونز والفوسفور الأكثر سمكًا 0.30 مم تقلل من ارتفاع درجة الحرارة الذي قد يحد من التيار في موصل كثيف.

نظرًا لأن نقطة الاتصال تبدد المزيد من الحرارة، ينتقل العازل إلى PA9T ويتم تشكيل الجسم بفجوات هوائية أوسع بين الخلايا حتى تغادر الحرارة مجال الدبوس بدلاً من امتصاصها في الغلاف. والنتيجة هي موصل يحمل تيار المحرك أو تيار مشغل LED أو تيار السخان من خلال نفس بصمة 2.54 مم التي يستخدمها المهندسون بالفعل للإشارات، مما يتجنب كتلة طرفية منفصلة على اللوحات التي لا يوجد بها مساحة لها.

• 5 أمبير لكل نقطة اتصال: أصابع زنبركية مزدوجة تضاعف المسار الموصل والقوة العادية، مما يرفع التصنيف إلى ما هو أبعد من مقابس 3 أمبير القياسية.
• برونز الفوسفور 0.30 مم: سبيكة نقطة اتصال أكثر سمكًا تقلل من ارتفاع درجة الحرارة بحيث يظل تصنيف التيار في الكتل الكثيفة.
• ينابيع اتصال مزدوجة: أصابع مستقلة مزدوجة تحافظ على الضغط إذا استرخى أحدهما، مما يحسن الموثوقية تحت الاهتزاز.
• جسم عالي الحرارة PA9T: يتعامل مع التشغيل المحيط 125 درجة مئوية وإعادة التدفق 260 درجة مئوية دون تليين حول خلايا نقطة الاتصال.
• تدفق هواء الخلية المفتوحة: فجوات مصبوبة أوسع تسمح للحرارة بالهروب من مجال الدبوس بدلاً من امتصاصها في العازل.
• نفس بصمة 2.54 مم: يستبدل رأس إشارة قياسي دون تغيير نمط أرضية لوحة الدوائر المطبوعة أو عمود التزاوج.

تُستخدم رؤوس 2.54 مم عالية التيار حيث تحتاج اللوحة إلى نقل الطاقة دون إضافة طرف لولبي. تستخدم لوحات مشغل المحرك هذه لتمرير تيار الطور إلى مرحلة الطاقة، وتستخدم وحدات الإضاءة LED هذه لربط لوحة المشغل بلوحة المحرك الضوئية، وتستخدم أنظمة إدارة البطارية هذه لجلب تيار تسخير البطارية إلى لوحة الدوائر المطبوعة القياس. كما تظهر في وحدات التحكم في التدفئة، حيث تغذي لوحة المرحل الأحمال المقاومة، وفي وحدات إشارات السكك الحديدية التي يجب أن تتحمل درجات الحرارة المحيطة المرتفعة. في كل حالة، يحمل الموصل عدة أمبيرات مع الحفاظ على قابلية صيانة التجميع.

يمكننا ضبط نقطة الاتصال وفقًا لملف تعريف التيار الخاص بك: يتوفر متغير 6 أمبير مع طلاء أكثر سمكًا، ويتم إنتاج إصدار يحتوي على زوج طاقة واحد والمواقع المتبقية كنقاط اتصال إشارة قياسية عند الطلب. يتم قطع المواقع من 2 × 2 إلى 2 × 20 من الشريط دون رسوم أدوات. تشمل الميزات الاختيارية جدار استقطاب لمنع إدخال الطاقة المعكوس، وموضع أول مفتاح، وسمك ذهب عند 0.76 أو 1.27 ميكرون لبرامج الموثوقية العالية، ودبوس تحديد للمساعدة في التجميع الآلي. يشمل الدعم الهندسي منحنى تخفيض التيار لدرجة الحرارة المحيطة ومنطقة نحاس اللوحة.

معبأة 1000 قطعة لكل كيس مضاد للكهرباء الساكنة مع مجفف، عشرة أكياس لكل كرتون تصدير. نظرًا لأن هذه الأجزاء تسخن أثناء الخدمة، يحمل كل كرتون رقم دفعة الإنتاج الذي يربط بسجل اختبار تخفيض التيار لتلك الدفعة. الكرتون مبطن بالرغوة حتى لا يتم تحميل زنبركات نقطة الاتصال مسبقًا أثناء النقل، ويتم إغلاق الكيس الداخلي بالحرارة ضد الرطوبة. يتم الاحتفاظ بالوزن الإجمالي أقل من 15 كجم للشحن الجوي، ويتم وضع الشحن البحري على منصات وتغليفه باللف. تتوفر ملصقات العلامة التجارية الخاصة، وكرتون الباركود، وتغليف تم اختباره ضد السقوط. تشمل كل شحنة تقرير مقاومة نقطة الاتصال، وشهادة سمك الطلاء، وملخص اختبار ارتفاع درجة الحرارة.
