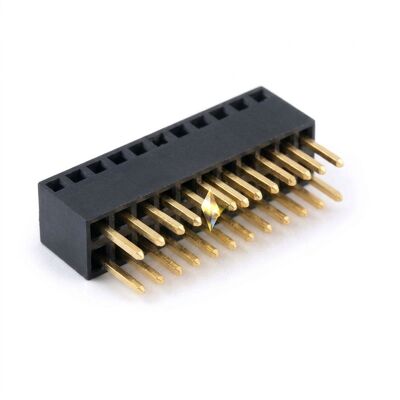

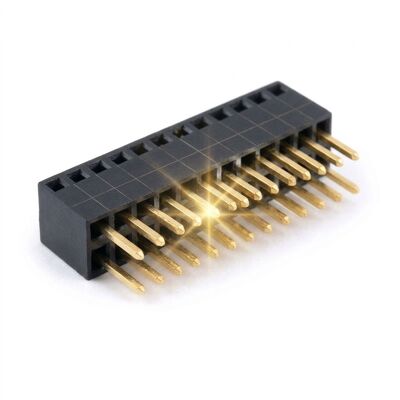

1.00 مللي متر الملعب صف واحد الزاوية اليمنى أنثى رأس موصل أفقي PCB جبل المقبس

حواف توصيلات اللوحة غير ملائمة عندما يجبر مقبس عمودي الكابل على الانعطاف تسعين درجة داخل حاوية رقيقة. هذا الرأس الأنثوي بزاوية قائمة 1.00 مم يجعل محور التزاوج موازيًا للوحة، لذا فإن كابل مسطح أو رأس ذكري صغير يتم توصيله أفقيًا ويستقر على جدار الغلاف. النتيجة هي تجميع ذو مظهر جانبي أقل ومسار كابل أقصر في المنتجات التي تم تخصيص كل مليمتر من العمق فيها بالفعل.

عند درجة 1.00 مم، تحتوي ذيول التلامس على القليل جدًا من المعدن للعمل معه، لذا فإن الجسم مصبوب من PA6T ويتم تثبيت كل ذيل من خلال قناة مصبوبة بدلاً من مجرد الضغط في الجدار. هذه التفاصيل تحافظ على استقامة الذيول أثناء الإدخال، وهو السبب الرئيسي لفشل وصلة اللحام في الأجزاء ذات الزاوية القائمة والمسافة الدقيقة. طلاء ذهبي فوق حاجز نيكل يحمي واجهة التلامس، والأكتاف المصبوبة تنقل حمل الإدخال مباشرة إلى سطح اللوحة.

• محور تزاوج أفقي:يجعل مدخل الكابل موازيًا للوحة، مما يقلل من عمق التجميع في الحاويات الرقيقة.
• ذيول بزاوية قائمة مثبتة:القنوات المصبوبة تثبت كل ذيل بشكل عمودي، مما يتجنب الوصلات المائلة التي تعاني منها الأجزاء ذات الدخول الجانبي والمسافة الدقيقة.
• مسافة دقيقة 1.00 مم:ثلاثون دائرة تتناسب مع عرض جزء 1.27 مم سيقضي على ثلاثة وعشرين.

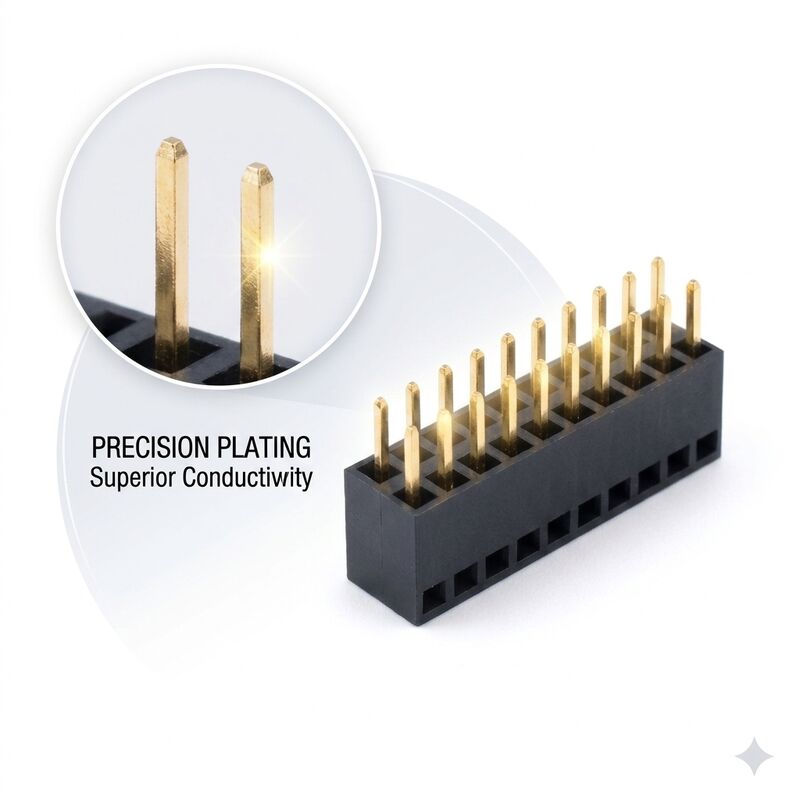

• طلاء ذهبي فوق نيكل:يحمي واجهة التلامس ضد الرطوبة ومركبات الكبريت الشائعة في الأختام المطاطية.
• أكتاف تحمل الحمل:قوة الإدخال تنتقل إلى سطح اللوحة بدلاً من وصلات اللحام وحدها.
• جسم مدمج:بصمة صغيرة على حافة اللوحة تترك مساحة توجيه أسفل الموصل.

تتناسب الرؤوس بزاوية قائمة 1.00 مم مع المنتجات التي تتصل جانبيًا: كابل مسطح يخرج من طرف محمول عبر الجدار الجانبي، لوحة مستشعر تنزلق في فتحة على لوحة رئيسية، أو رأس ذكري صغير يتم توصيله بحافة لوحة تشغيل الشاشة. وهي شائعة في الأجهزة الطبية المحمولة حيث يكون الغلاف أسمك ببضع مليمترات فقط من البطارية، وفي وحدات تحكم شرائط LED التي يتم توصيلها بقضيب، وفي أجهزة الاستقبال العلوي حيث يدخل كابل مرن أمامي من الجانب. عندما يجبر مقبس عمودي نصف قطر انحناء الكابل على أن يكون أضيق من الموصل، فإن هذا الجزء يحل المشكلة عند الموصل.

يتم قطع المواضع من 2 إلى 30 من شريط مستمر. يمكننا صب الغلاف بجدار مفتاحي بحيث لا يمكن إدخال الرأس المتزاوج إلا بطريقة واحدة، وإضافة أوتاد قفل اللوحة للتثبيت الميكانيكي أثناء اللحام بالموجة، وتوفير الجزء على شريط للوضع الآلي. يتوفر طلاء ذهبي انتقائي عند 0.38 أو 0.76 ميكرون، وعازل PA9T لمرور إعادة تدفق ثانٍ، وقاع مغلق لمنع تدفق التدفق إلى قفص التلامس. يحتفظ مهندسونا بمكتبة من الرؤوس الذكرية المتزاوجة بنفس المسافة وسيقومون بتقديم كلا النصفين معًا لضمان الأبعاد المتراصة.

معبأة في أكياس مضادة للكهرباء الساكنة تحتوي على 2000 قطعة مع كيس مجفف، خمسة أكياس لكل كرتون تصدير. نظرًا لأن الذيول تبرز أفقيًا، يتم توسيد كل كيس بوسادة رغوية حتى لا يستقر صف التلامس على أرضية الكرتون. تتم طباعة الكراتين بملصق CNJWY المحايد، ويتم الاحتفاظ بها تحت 15 كجم إجمالي وإغلاقها بشريط مقاوم للتلاعب. يتم لف منصات الشحن البحري بالشرائط المطاطية وربطها ضد الرطوبة، ويتم تبطين شحنات الطيران بالرغوة. يمكن للموزعين طلب أكياس تحمل علامتهم التجارية الخاصة، وكراتين ذات باركود، وتعبئة تم اختبارها ضد السقوط. تتضمن كل دفعة تقريرًا للأبعاد يغطي المسافة وزاوية الذيل وارتفاع الجسم، بالإضافة إلى شهادة سمك الطلاء وإعلان RoHS.
