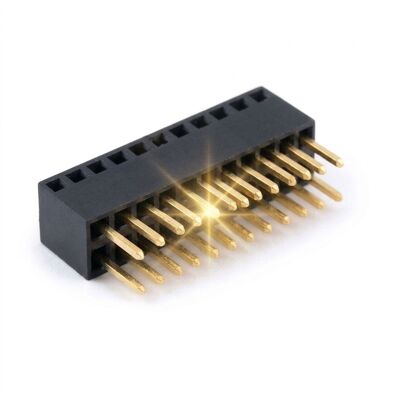

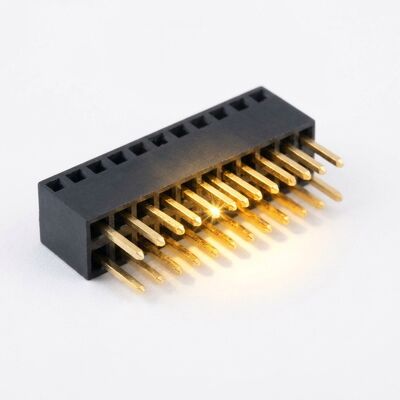

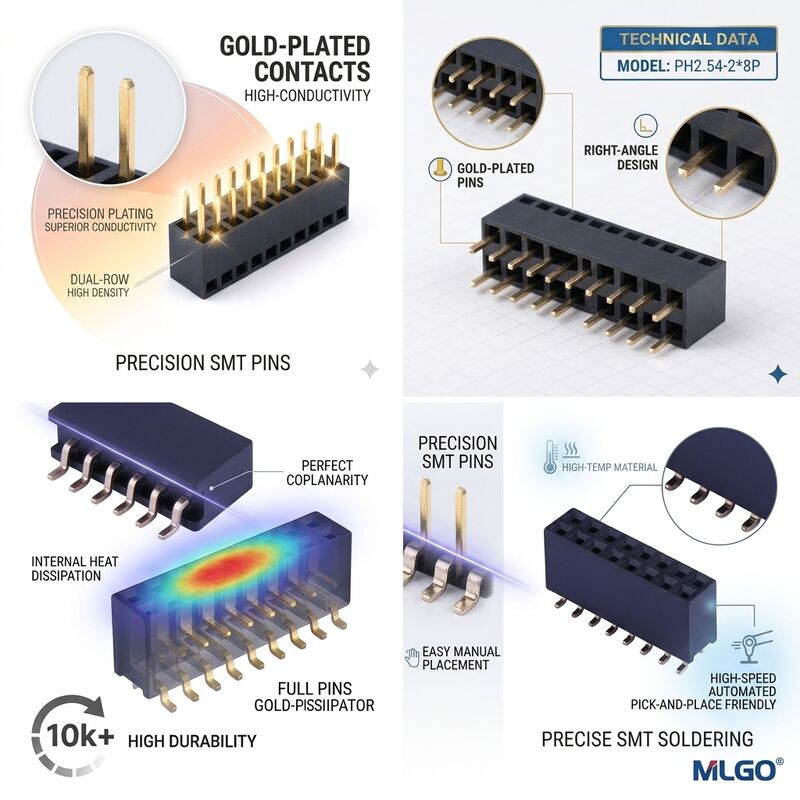

موصل رأس أنثى مزدوج الصف بارتفاع 2.54 مم بارتفاع 15 مم مقبس تكديس بساق طويلة

بعض اللوحات ببساطة لا يمكن أن تجلس بالقرب من بعضها البعض. تحتاج الشاشة إلى هواء خلفها، وتحتاج مرحلة الطاقة إلى مساحة لمشتت الحرارة الخاص بها، أو تحتاج بطاقة الابنة إلى مساحة لتجاوز مكثف إلكتروليتي طويل على اللوحة الأم. هذا الرأس الأنثوي المزدوج الصف المرتفع 2.54 مم يحل هذه المشكلة بارتفاع جسم 15 مم وأرجل لحام ممتدة، مما يسمح للمصممين بتعيين فجوة اللوحة إلى اللوحة عند الموصل بدلاً من إضافة حوامل وخطوة تجميع ثانية.

يحافظ العازل على نفس شبكة التلامس 2.54 مم مثل الرأس الأنثوي القياسي ولكنه يشكل الجسم في برج طويل مضلع. الأضلاع الرأسية تقوي البرج حتى لا ينثني عند إدخال رأس اقتران بزاوية، وذيول التلامس الممتدة طويلة بما يكفي للمرور عبر لوحات 1.6 مم ولا تزال تترك فيليه لحام كامل على الجانب السفلي. يحافظ الوميض الذهبي فوق النيكل على استقرار واجهة التلامس بينما يمتص الجسم الطويل الرافعة الميكانيكية للمكدس العميق.

• ارتفاع التكديس 15 مم: برج مصبوب بارتفاع 15 مم يثبت فجوة اللوحة إلى اللوحة بدون حوامل، مما يوفر خطوة تجميع واحدة لكل زوج من اللوحات.
• هندسة البرج المضلع: الأضلاع الرأسية تقوي الجسم المرتفع حتى لا ينثني الإدخال بزاوية على مجال التلامس.
• أرجل لحام ممتدة 3 مم: الذيول الطويلة تترك فيليه كامل على لوحات 1.6 مم وتبقى قابلة للحام من الأسفل في عمليات الموجة.
• شبكة كاملة 2.54 مم: تظل نقاط الاتصال على الملعب القياسي، لذا يتزاوج الجزء مع أي رأس ذكر مزدوج الصف عادي.
• وميض ذهبي فوق النيكل: الطلاء السفلي بالنيكل يحافظ على مقاومة التلامس منخفضة ويمنع النحاس من الهجرة إلى طبقة الذهب.
• قوة إدخال متسقة: زنبركات تلامس متوازنة تعني أن مكدس 40 طريقة لا يزال يُدخل باليد بدون ضغط.

المقابس المرتفعة هي العمود الفقري الهادئ لتكديس اللوحات. إنها تحمل لوحات تشغيل LCD و OLED فوق لوحة منطق رئيسية في لوحات الأدوات، وترفع وحدات الاتصال بعيدًا عن المغناطيسات في مصدر طاقة، وتفصل بطاقة RF الابنة عن مستويات أرضية رقمية صاخبة. في تحكمات إضاءة LED، ترفع لوحة التشغيل بحيث يمكن للهواء المرور بين لوحتي PCB. تستخدم حاويات الأجهزة الصناعية هذه بدلاً من حوامل النحاس لأن الموصل يؤدي التباعد والاتصال الكهربائي في وضع واحد، مما يقصر وقت التجميع ويزيل عملية تثبيت من الخط.

يتم إنتاج ارتفاعات جسم 5.0، 8.5، 11.0، 15.0 و 20.0 مم من نفس عائلة الإدخالات، لذا فإن تبديل التصميم إلى مكدس أطول لا يغير بصمة PCB. يمكننا تمديد ذيول اللحام إلى 4.0 مم للوحات الخلفية السميكة، وتشكيل وتد تحديد الموضع لمحاذاة الالتقاط والوضع، وإضافة جدار استقطاب بحيث لا يمكن إدخال رأس الاقتران إلا بطريقة واحدة. لبرامج الحجم، يمكن نقل العازل إلى PA9T حيث تمر اللوحة عبر إعادة تدفق ثانية، ويمكن توفير نقاط الاتصال مع ذهب انتقائي 0.38 ميكرون في منطقة الاقتران فقط للتحكم في التكلفة.

يتم تعبئة مقابس التكديس في أكياس مضادة للكهرباء الساكنة تحتوي على 1000 قطعة، مع وضع الأجسام الطويلة في صينية مصبوبة حتى لا تتحمل الأبراج وزن الكرتون أعلاه. تحمل كل حقيبة مجففًا وبطاقة مؤشر الرطوبة. تصنيف كراتين التصدير هو 15 كجم إجمالي، مطبوعة بملصق CNJWY المحايد، ومغلقة بشريط مانع للتلاعب. للشحن البحري، نقوم بتعبئة منصات في أكوام مغلفة بالانكماش مع واقيات حافة، مما يمنع الأبراج من التشوه تحت الحمل في حاوية رطبة. تتوفر طباعة كرتون مخصصة، وملصقات خاصة بالعلامة التجارية، وأكياس داخلية ذات باركود، وتشحن كل دفعة بتقرير مقياس الارتفاع الذي يسجل ارتفاع الجسم الفعلي لخمس عينات.
