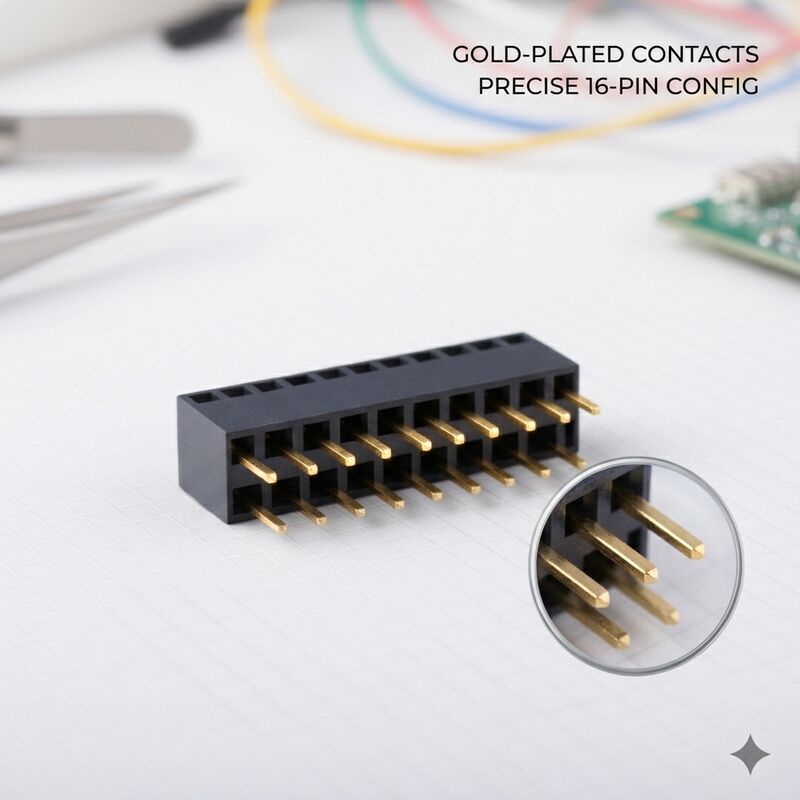

موصل أنثى ذو صف مزدوج بارتفاع مرتفع 8.5 مم وخطوة 2.54 مم، بطلاء ذهبي PA6T، موصل قائم من خلال الفتحة

تقدم CNJWY مقبس رأس أنثى ذو ارتفاع مرتفع 8.5 مم و2.54 مم، مصمم لتوفير خلوص رأسي إضافي بين مركبات ثنائي الفينيل متعدد الكلور المكدسة في مجموعات متعددة اللوحات. مع ارتفاع جسم العازل الذي يبلغ 8.5 ملم فوق سطح PCB، يخلق هذا الموصل مسافة كافية لاستيعاب المكونات الطويلة أو المشتتات الحرارية أو قنوات تدفق الهواء على لوحة التزاوج، مما يلغي الحاجة إلى لوحات وسيطة مكلفة أو حلول دوائر مرنة. يعد المظهر الجانبي المرتفع ذا قيمة خاصة في تصميمات إلكترونيات الطاقة حيث تتطلب الإدارة الحرارية خلوص الحمل الحراري، وفي أنظمة الإشارات المختلطة حيث يعد العزل بين أقسام اللوحة ذات الجهد العالي والجهد المنخفض أمرًا بالغ الأهمية. يوفر تكوين الصف المزدوج الممتد من 04P إلى 80P اتصالاً بينيًا عالي الكثافة بينما تضمن نقاط الاتصال البرونزية الفوسفورية المطلية بالذهب أداءً كهربائيًا موثوقًا به عبر فترات خدمة ممتدة. يوفر الإنهاء من خلال الفتحة تثبيتًا ميكانيكيًا قويًا يقاوم قوى الرفع المتزايدة المتأصلة في تصميمات الموصلات المرتفعة.

• ملف عازل مرتفع 8.5 مم:يوفر ارتفاع المواجهة 8.5 مم خلوصًا كبيرًا بين مركبات ثنائي الفينيل متعدد الكلور المكدسة، مما يتيح وضع المكونات التي يصل ارتفاعها إلى 6 مم على سطح اللوحة المواجهة. وهذا يلغي قيود التصميم الشائعة حيث يحد ارتفاع الموصل من اختيار المكونات على اللوحات المجاورة في التجميعات الكثيفة.
• الإدارة الحرارية المحسنة:تخلق الفجوة المرتفعة من اللوحة إلى اللوحة قناة تدفق هواء طبيعية بين مركبات ثنائي الفينيل متعدد الكلور المكدسة، مما يحسن التبريد الحراري لمكونات الطاقة. في أنظمة تبريد الهواء القسري، يضمن التباعد البالغ 8.5 مم سرعة تدفق هواء كافية من خلال الفجوة بين اللوحات من أجل تبديد الحرارة بشكل فعال.
• الامتثال لتخليص الجهد العالي:يعمل الفصل المادي المتزايد بين اللوحات على تعزيز مسافات الزحف والتخليص، مما يدعم الامتثال لمعايير السلامة IEC 60950 وIEC 62368 للمعدات التي تتطلب عزلًا معززًا بين الدوائر الأولية والثانوية.
• التصميم الميكانيكي المقوى:يشتمل الجسم العازل الممتد على بنية قاعدة معززة مع ذيول لحام موسعة لتحسين الاستقرار الميكانيكي. يقاوم الإنهاء من خلال الفتحة بأحجام الوسادة السخية لحظة الانحناء المتزايدة الناتجة عن ارتفاع الموصل المرتفع أثناء عمليات التزاوج وفك التزاوج.
• موثوقية الاتصال بفلاش الذهب:تحافظ جهات الاتصال البرونزية الفوسفورية مع طلاء فلاش ذهبي موحد على مقاومة اتصال ثابتة أقل من 20mΩ عبر العمر الكامل المقدر بـ 300 دورة تزاوج، مما يضمن سلامة الإشارة المتسقة حتى عندما يواجه الموصل المرن الميكانيكي الطفيف المتأصل في التصميمات المرتفعة.
• خيارات عدد الدبوس المرنة:تتوافق تكوينات الصف المزدوج من 04P إلى 80P مع متطلبات التصميم المتنوعة، بدءًا من التوصيلات البينية البسيطة للطاقة والأرضية التي تتطلب مواضع قليلة فقط إلى واجهات ناقل البيانات المعقدة التي تحتاج إلى اتصال عالي العدد بين اللوحات المكدسة.

يعالج مقبس الرأس الأنثوي المرتفع مقاس 8.5 مم تحديات التصميم الميكانيكي المحددة في التجميعات الإلكترونية متعددة اللوحات. تستخدم وحدات إمداد الطاقة هذه الموصلات لإنشاء خلوص للمكثفات الإلكتروليتية الطويلة والمحولات وخافضات الحرارة المثبتة على لوحة الطاقة المتزاوجة. تستخدم أنظمة قيادة المحركات الصناعية المظهر الجانبي المرتفع للحفاظ على خلوص العزل بين مراحل الطاقة ذات الجهد العالي ودوائر التحكم ذات الجهد المنخفض على اللوحات المجاورة. تستفيد أنظمة الإضاءة LED من الفجوة المتزايدة للإدارة الحرارية، مما يسمح بتبديد الحرارة الصادرة عن مكونات محرك LED من خلال الحمل الحراري الطبيعي بين مركبات ثنائي الفينيل متعدد الكلور المكدسة. تعمل معدات الاتصالات بما في ذلك مضخمات طاقة المحطة الأساسية ووحدات مرشح التردد اللاسلكي على الاستفادة من الموصل المرتفع لتكديس اللوحة في الهيكل المبرد بالهواء القسري. تستخدم أدوات الاختبار والقياس المسافات الإضافية لاستيعاب المكونات المرجعية للمعايرة. تستخدم وحدات التحكم في جسم السيارة وأنظمة إدارة البطارية الارتفاع المرتفع للعزل في أبنية الجهد المختلط. تشتمل التطبيقات الإضافية على لوحات توزيع طاقة الخادم، وواجهات التحكم في UPS، والمجموعات المكدسة ذات العاكس الصغير للطاقة الشمسية حيث تعتبر إزالة المكونات والإدارة الحرارية من اعتبارات التصميم الحاسمة.

يتم تعبئة مقابس الرأس الأنثوية ذات الارتفاع المرتفع CNJWY في أنابيب واقية مضادة للكهرباء الساكنة مصممة خصيصًا لاستيعاب ارتفاع العازل 8.5 مم دون تشوه التلامس. يحتوي كل أنبوب على 10-35 موصلاً اعتمادًا على عدد الدبابيس، مع فواصل تمنع اتصال الموصل بالموصل أثناء النقل. بالنسبة لعملاء التجميع الآلي، تتوفر عبوات صينية مخصصة مع جيوب مُصنعة بدقة. جميع مواد التعبئة والتغليف آمنة من أجل البيئة والتنمية المستدامة وتتضمن حماية من الرطوبة مناسبة لظروف التخزين القياسية في المستودعات. تخضع كل دفعة إنتاج لفحص بصري بنسبة 100%، بما في ذلك التحقق من قياس ارتفاع الجسم، وفحص محاذاة الاتصال، واختبار قوة الإدخال. يعمل تصنيع CNJWY بموجب أنظمة الجودة المعتمدة ISO9001:2015 مع امتثال UL وSGS وROHS وREACH عبر خط الإنتاج الكامل. تتوفر ارتفاعات مخصصة للجسم تتجاوز 8.5 مم، وأطوال الدبوس الخاصة بالتطبيق، وخيارات طلاء الذهب الانتقائية من خلال فريق هندسة OEM لدينا. التسليم القياسي هو 7-10 أيام عمل مع الحد الأدنى لكمية الطلب 2000 قطعة.
