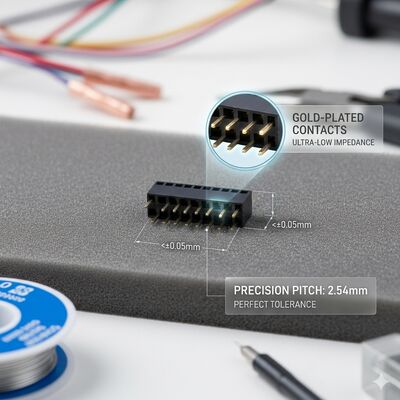

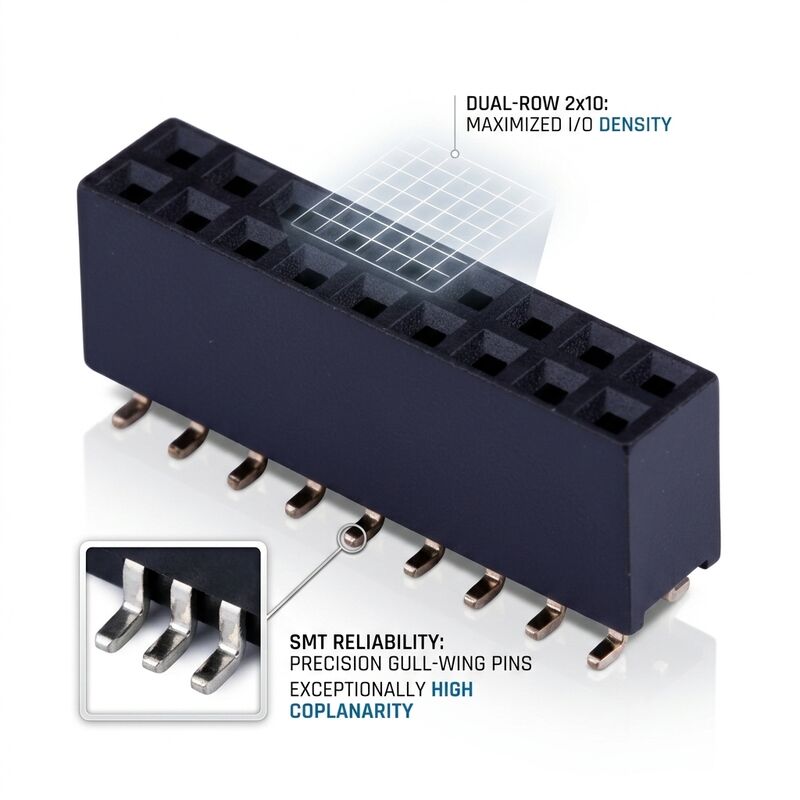

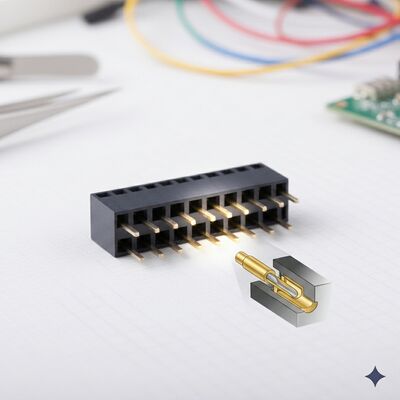

موصل رأس أنثى صف مزدوج 2.54 مم درجة السيارات، طلاء ذهبي PA9T، اهتزاز عالي، PCB، فتحة، IP67

تقدم CNJWY موصل رأس أنثى مزدوج الصف بمسافة 2.54 مم بدرجة السيارات، مصمم خصيصًا من الألف إلى الياء لتلبية متطلبات الموثوقية القصوى لأنظمة إلكترونيات المركبات الحديثة. تم بناء هذا الموصل باستخدام بلاستيك حراري عالي الحرارة PA9T مصنف للتشغيل المستمر من -55 درجة مئوية إلى +125 درجة مئوية وتم التحقق منه مقابل ملفات اهتزاز السيارات حتى 10G RMS، وهو مصمم للبقاء على قيد الحياة في البيئات القاسية تحت غطاء المحرك، والمثبتة على الهيكل، والمقصورة الموجودة في سيارات الركاب والشاحنات التجارية ومعدات الطرق الوعرة. تحافظ نقاط التلامس المصنوعة من البرونز الفوسفوري المطلية بالذهب على اتصالات كهربائية مستقرة على الرغم من الدورات الحرارية المستمرة والصدمات الميكانيكية والاهتزازات عالية التردد التي قد تسبب تآكل الاحتكاك والفشل المتقطع في الموصلات التجارية القياسية. يوفر الإنهاء من خلال الفتحة مع ذيول لحام مقواة قوة التثبيت الميكانيكي اللازمة لتحمل سنوات من تشغيل السيارة دون إجهاد وصلة اللحام. بينما يتم وضعه كحل بدرجة السيارات، فإن خصائص الموثوقية المحسنة لهذا الموصل تجعله مناسبًا بنفس القدر لإشارات السكك الحديدية والإلكترونيات البحرية والروبوتات الصناعية وأي تطبيق حيث فشل الموصل ببساطة غير وارد.

• التحقق البيئي للسيارات: مصمم لتلبية متطلبات الإجهاد البيئي لتأهيل المكونات الخاملة AEC-Q200، بما في ذلك دورات الصدمات الحرارية من -55 درجة مئوية إلى +125 درجة مئوية، واختبار مقاومة الرطوبة عند 85 درجة مئوية / 85٪ رطوبة نسبية، والتعرض لتآكل الغاز المختلط المتدفق. يضمن هذا التحقق الأداء المتسق طوال عمر خدمة السيارة بالكامل.
• مقاومة الاهتزاز 10G RMS: تم التحقق من تصميم الإنهاء المقوى من خلال الفتحة مع منطقة تلامس وسادة لحام موسعة تحت ملفات الاهتزاز العشوائي حتى 10G RMS عبر نطاق تردد من 10 هرتز إلى 2000 هرتز، مما يلبي متطلبات ISO 16750-3 للمكونات الإلكترونية المثبتة على الهيكل والمثبتة على المحرك.
• نطاق درجة حرارة ممتد PA9T: يحافظ عازل البولي أميد عالي الأداء PA9T المقوى بالألياف الزجاجية بنسبة 30٪ على الخصائص الميكانيكية والكهربائية عبر نطاق درجة حرارة السيارات الكامل من -55 درجة مئوية إلى +125 درجة مئوية، دون هشاشة عند درجات الحرارة المنخفضة ودون تليين عند درجات الحرارة المرتفعة.
• طلاء الذهب المقاوم للاحتكاك: نظام طلاء الذهب فوق النيكل على نقاط تلامس البرونز الفوسفوري يقاوم تآكل الاحتكاك، وهي آلية فشل ناتجة عن الحركة الدقيقة بين نقاط التلامس المتزايدة تحت الاهتزاز. يتم الحفاظ على مقاومة تلامس مستقرة أقل من 20 ميغا أوم طوال عمر الموصل على الرغم من الإجهاد البيئي المستمر.
• تصميم وصلة لحام مقوى: توفر ذيول اللحام من خلال الفتحة بقطر 0.65 مم وطول 3.0 مم مساحة تلامس وصلة لحام أكبر بنسبة 50٪ من تصميمات الموصلات التجارية القياسية. يعزز هذا التقوية منع تشقق إجهاد وصلة اللحام وهو وضع الفشل الأساسي للموصلات من خلال الفتحة في بيئات الاهتزاز العالية.
• وثائق جودة شاملة: تتضمن كل دفعة إنتاج بدرجة السيارات شهادات مواد كاملة وتقارير قياس سمك الطلاء وبيانات اختبار خاصة بالدفعة لقوة الإدخال ومقاومة التلامس والجهد العازل. تتوفر حزم وثائق PPAP المستوى 3 لمتطلبات موافقة جزء الإنتاج للسيارات.

يعد موصل الرأس الأنثوي بدرجة السيارات أمرًا بالغ الأهمية لموثوقية هياكل المركبات الحديثة. تستخدم وحدات التحكم في المحرك (ECUs) ووحدات التحكم في مجموعة نقل الحركة هذه الموصلات لواجهات المستشعرات ومشغلات المشغلات واتصالات ناقل الاتصالات حيث يمكن أن يؤدي الفشل إلى تعطيل السيارة أو عدم الامتثال للانبعاثات. تعتمد أنظمة مساعدة السائق المتقدمة (ADAS) بما في ذلك وحدات الرادار والليزر والكاميرا على موصلات مقاومة للاهتزاز للحفاظ على سلامة بيانات المستشعر الضرورية للكبح في حالات الطوارئ التلقائي ووظائف الحفاظ على المسار. تعتمد وحدات التحكم في الهيكل التي تدير الإضاءة والتحكم في المناخ والنوافذ الكهربائية والقفل المركزي على هذه الموصلات للتشغيل الموثوق به عبر اختلافات درجات حرارة المقصورة القصوى. تستخدم أنظمة إدارة بطاريات المركبات الكهربائية (BMS) موصلات بدرجة السيارات لتوصيلات مراقبة جهد الخلية واستشعار درجة الحرارة حيث يمكن أن تؤدي الاتصالات المتقطعة إلى ظروف اختلال توازن خطيرة للخلايا. تستفيد أنظمة المعلومات والترفيه ولوحات العدادات ووحدات الاتصالات عن بعد من الموثوقية المحسنة للموصل في بيئات لوحة القيادة المعرضة لحرارة أشعة الشمس المباشرة. بالإضافة إلى السيارات، تستخدم أنظمة إشارات السكك الحديدية والتحكم في القطارات، والإلكترونيات البحرية للملاحة، وأنظمة التحكم في زاوية الرياح للتوربينات، وتوصيلات مفاصل الروبوتات الصناعية، وإلكترونيات المركبات الأرضية الدفاعية موصلات بدرجة السيارات لموثوقيتها المثبتة في بيئات التشغيل الصعبة.

يتم تعبئة موصلات الرأس الأنثوية بدرجة السيارات من CNJWY في أنابيب واقية مضادة للكهرباء الساكنة مع حشوات إضافية من الرغوة الممتصة للاهتزاز لمنع احتكاك التلامس أثناء النقل. تحتوي كل أنبوبة على 10-35 موصلًا حسب عدد الدبابيس. بالنسبة لعملاء المستوى الأول للسيارات ذوي الحجم الكبير، تتوفر أنظمة تغليف قابلة للإرجاع مخصصة مع جيوب صواني مصنعة بدقة لدعم التسليم في الوقت المناسب (JIT) لخط الإنتاج. تلبي جميع مواد التعبئة متطلبات حماية ESD لصناعة السيارات وفقًا لـ IEC 61340-5-1. تخضع كل دفعة إنتاج لفحص بصري آلي بنسبة 100٪ بالإضافة إلى اختبار عينات الدفعة لقوة الإدخال ومقاومة التلامس (جميع المواضع) والجهد العازل والتحقق من الأبعاد مقابل الرسم المعتمد من العميل. يتم توفير شهادات المواد الكاملة وتقارير XRF لقياس سمك الطلاء ووثائق تتبع الدُفعات كمعيار. تعمل منشأة تصنيع CNJWY بموجب أنظمة إدارة الجودة المعتمدة ISO9001:2015 و IATF 16949 مع الامتثال الكامل لـ UL و SGS و ROHS و REACH. يتم دعم حزم تقديم PPAP المستوى 3 وتقارير بيانات المواد IMDS والتكوينات المخصصة الخاصة بالسيارات من خلال فريق هندسة السيارات المخصص لدينا. التسليم القياسي هو 7-10 أيام عمل مع الحد الأدنى لكمية الطلب 2000 قطعة.
