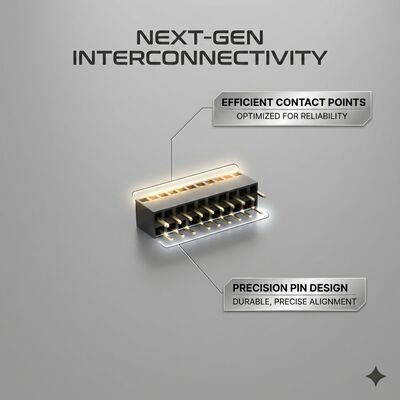

رأس الصندوق المغطى نمط 2.54MM صف مزدوج رابط إناثي فلاش ذهبي PA6T مقطب المفتاح PCB من خلال الثقب

تقدم CNJWY موصل أنثى من نوع Shrouded Box Header Style 2.54MM ذو صفين، مصمم بجدار غلاف مدمج يوفر الاستقطاب الميكانيكي، ومنع الإدخال العكسي، وحماية محسنة للموصلات مقارنة بتصاميم الموصلات الأنثوية القياسية غير المغلفة. يشكل الغلاف ذو نمط الصندوق حاوية واقية حول منطقة التلامس، ويوجه موصل الدبوس الذكري المتزاوج إلى المحاذاة الصحيحة مع منع محاولات الإدخال العكسي أو غير المتطابق فيزيائيًا. هذا التوجيه الميكانيكي ضروري في بيئات الإنتاج حيث يمكن أن تتسبب أخطاء التجميع في تلف الموصلات، أو قصر الدوائر الكهربائية، أو حدوث أعطال كامنة في المعدات الميدانية. توفر الموصلات المصنوعة من البرونز الفوسفوري المطلي بالذهب فلاش اتصالات متسقة ذات مقاومة منخفضة عبر عمر دورات التزاوج المقدرة، بينما يضمن الغلاف الحراري عالي الحرارة PA6T مع تقوية الألياف الزجاجية الاستقرار الأبعادي خلال عمليات اللحام الخالي من الرصاص. مع تكوينات الصف المزدوج المتاحة من 06P إلى 64P ودعم مخططات الاستقطاب القياسية والمخصصة بما في ذلك مفتاح الدبوس المفقود والتحكم في الاتجاه المستند إلى الفتحة، يوفر هذا الموصل حلاً موثوقًا ومقاومًا للأخطاء للأنظمة الإلكترونية الصناعية والطبية والحرجة.

• حماية جدار الغلاف المدمج: يحيط الغلاف ذو نمط الصندوق بمنطقة التلامس بالكامل، مما يحمي الموصلات الأنثوية من التلف الميكانيكي أثناء المناولة والتجميع والخدمة الميدانية. توفر جدران الغلاف أيضًا قمع توجيه يقوم بمحاذاة الموصل الذكري المتزاوج تلقائيًا، مما يقلل من تباين قوة الإدخال ويمنع تلف الدبابيس المنحنية.
• منع الإدخال العكسي المستقطب: تمنع ميزات الاستقطاب المدمجة، بما في ذلك هندسة فتحة الغلاف غير المتماثلة ومفتاح الدبوس المفقود الاختياري، فيزيائيًا الإدخال العكسي أو غير المتطابق أو غير المتطابق للصف الواحد. هذا يلغي السبب الرئيسي للأعطال الميدانية المتعلقة بالموصلات في المعدات الإلكترونية المجمعة في المصنع.
• موثوقية تزاوج محسنة: تقلل آلية التزاوج الموجهة بالغلاف من الدقة المطلوبة لإدخال الموصل يدويًا، مما يتيح تجميعًا أسرع وأكثر موثوقية من قبل مشغلي خط الإنتاج. حتى مع وجود انحراف زاوي طفيف، تعيد جدران الغلاف توجيه الموصل المتزاوج إلى الموضع الصحيح.
• أداء موصلات الذهب فلاش: تحافظ موصلات البرونز الفوسفوري مع طلاء الذهب فلاش المنتظم فوق النيكل على مقاومة التلامس أقل من 20 ميجا أوم عبر 300 دورة تزاوج، مما يضمن اتصالات كهربائية موثوقة حتى بعد عمليات التوصيل والفصل المتكررة أثناء إجراءات الاختبار والتكوين والصيانة الميدانية.
• غلاف PA6T عالي الحرارة: يتحمل غلاف وموصل PA6T الحراري المصنف UL94V-0 والمقوى بنسبة 30٪ من الألياف الزجاجية درجات حرارة إعادة التدفق القصوى البالغة 260 درجة مئوية. يحافظ تصميم الغلاف المدمج على هندسة جدار دقيقة عبر الدورة الحرارية الكاملة، مما يحافظ على وظائف الاستقطاب والمحاذاة.
• القضاء على أخطاء الإنتاج: في بيئات التصنيع عالية الحجم، يمكن أن تتجاوز تكلفة إدخال موصل عكسي واحد تكلفة الموصل بأضعاف مضاعفة عند حساب إعادة عمل لوحة الدوائر المطبوعة، وتلف النظام، ووقت توقف خط الإنتاج. يلغي تصميم الصندوق المغلف تمامًا وضع الفشل هذا، مما يوفر ثقة هندسية للتجميعات الحرجة.

يعد موصل أنثى من نوع Shrouded Box Header ضروريًا في التطبيقات التي يجب فيها القضاء على خطأ التجميع البشري عن طريق التصميم. تستخدم معدات الأتمتة الصناعية بما في ذلك وحدات تحكم PLC، ومحركات المحركات، ووحدات الإدخال/الإخراج الموزعة موصلات مغلفة لمنع أخطاء التجميع المكلفة أثناء توصيل الألواح والتركيب الميداني. تتطلب الأجهزة الطبية مثل أجهزة مراقبة المرضى، ومضخات التسريب، ومعدات التصوير التشخيصي موصلات مستقطبة لضمان سلامة المرضى عن طريق منع أخطاء التوصيل التي يمكن أن تطبق جهدًا أو إشارات غير صحيحة. تستخدم الإلكترونيات الدفاعية والفضائية موصلات مغلفة في وحدات إلكترونيات الطيران، ومعدات الاتصالات، وأنظمة التوجيه حيث يمكن أن يؤدي التزاوج الخاطئ للموصل إلى تعريض الوظائف الحرجة للخطر. تستفيد خطوط تجميع وحدات التحكم الإلكترونية في السيارات من الموصلات المقاومة للأخطاء التي تسرع إنتاجية الإنتاج عن طريق القضاء على أخطاء الإدخال. تعتمد البنية التحتية للاتصالات، بما في ذلك أجهزة الإرسال والاستقبال في المحطات الأساسية ومعدات تبديل الشبكات، على الموصلات المغلفة لتوصيلات وحدات الاستبدال الميداني الموثوقة. تشمل التطبيقات الإضافية أنظمة إشارات السكك الحديدية، ومعدات حماية الطاقة، وأدوات اختبار أشباه الموصلات، وأدوات التحليل المخبرية حيث تؤثر موثوقية الموصل بشكل مباشر على سلامة النظام ودقة القياس.

يتم تعبئة موصلات CNJWY من نوع Shrouded Box Header في صواني مخصصة مضادة للكهرباء الساكنة مع حجرات جيب فردية تحمي جدران الغلاف والموصلات من التلف الميكانيكي أثناء الشحن والمناولة. تحمل كل صينية 20-50 موصلًا اعتمادًا على عدد الدبابيس، مع ميزات قفل مكدسة للشحنات متعددة الصواني. بالنسبة لعملاء الشريط والبكرة، فإن التصميم المغلف متوافق مع شريط حامل بعرض 56 مم أو 72 مم اعتمادًا على عرض الموصل. تلبي جميع مواد التعبئة معايير حماية التفريغ الكهروستاتيكي ANSI/ESD S20.20. تخضع كل دفعة إنتاج لفحص بصري آلي بنسبة 100٪ بما في ذلك التحقق من هندسة جدار الغلاف، والتحقق من أبعاد ميزة الاستقطاب، وقياس موضع الموصل. تختبر اختبارات التزاوج الوظيفي مع موصلات الدبوس الذكري المرجعية قوة الإدخال وفعالية الاستقطاب. تصنيع CNJWY حاصل على شهادة ISO9001:2015 مع الامتثال لـ UL و SGS و ROHS و REACH. تتوفر تكوينات استقطاب مخصصة، وألوان غلاف خاصة بالتطبيق (أسود، طبيعي، أزرق، أحمر)، وأنماط مفاتيح دبوس مفقود معدلة من خلال خدمات هندسة OEM الخاصة بنا. التسليم القياسي هو 7-10 أيام عمل مع الحد الأدنى لكمية الطلب 2000 قطعة.
