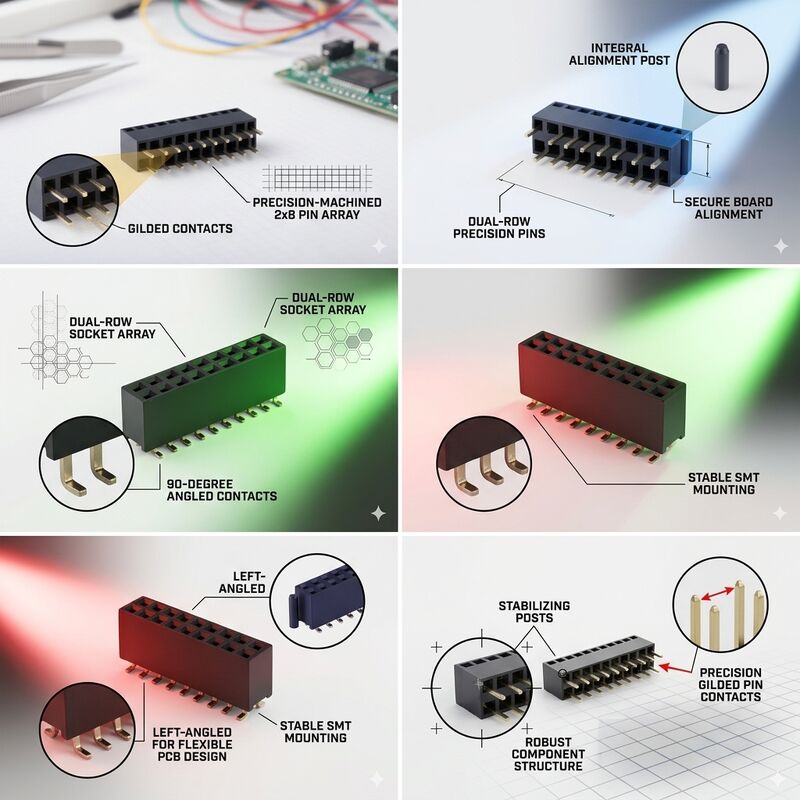

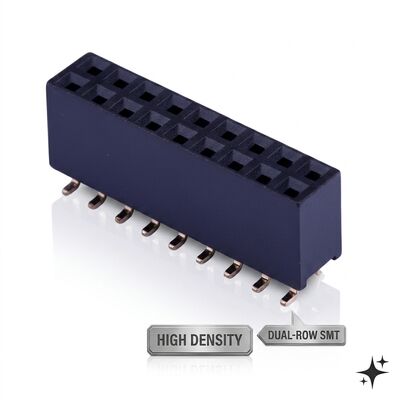

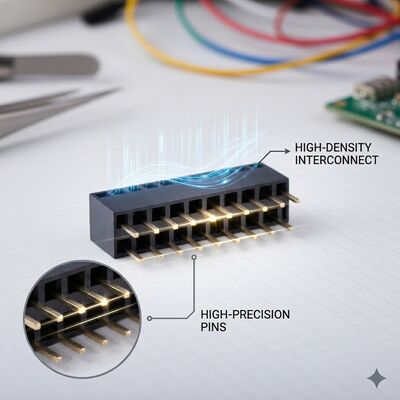

موصل رأس أنثى PA9T عالي الحرارة بمسافة 2.0 مم صف مزدوج، طلاء ذهبي، مقبس لوحة مطبوعة 04P-60P

CNJWY يقدم مكبله الرائد للدرجة الحرارية العالية PA9T 2.0MM Pitch Double Row Female Header Connectorمصممة خصيصًا للتطبيقات التي تكون فيها المقاومة الحرارية والموثوقية طويلة الأجل في درجات الحرارة المرتفعة متطلبات غير قابلة للتفاوضيستخدم المرفق مادة عازلة حرارية PA9T معززة بـ 30% من ألياف الزجاجتوفير نطاق درجة حرارة تشغيل مستمر يمتد من -55 °C إلى + 125 °C مع تصنيف قابلية للاشتعال UL94V-0هذا الأداء الحراري المحسن يجعل من المرفق مناسبة بشكل مثالي لأجهزة الكترونيات السيارات تحت الغطاء، وأجهزة التحكم في الفرن الصناعي، وأجهزة الحفر تحت الحفرة،ومعدات تحويل الطاقة التي تتجاوز فيها درجات حرارة البيئة بشكل روتيني القيم القياسية للموصلاتيوفّر عرض 2.0 ملم توازنًا مثاليًا بين البصمة المدمجة والهندسة اللاصقة القوية، حيث يستوعب تصنيفات التيار الأعلى من 1.5 آمبر لكل اتصال مع الحفاظ على سلامة إشارة موثوقة عبر نطاق درجة حرارة التشغيل بالكاملمع تكوينات صفين تتراوح من 04P إلى 60P ، يوفر هذا المرفق تنوعًا استثنائيًا لتطبيقات الترابط عالية درجة الحرارة.

• تشغيل درجة حرارة مطولة:الـ PA9T البولياميد الحرارية البلاستيكية عالية الأداء تحافظ على استقرار الأبعاد والقوة الكهربائية عبر نطاق درجة الحرارة من -55 درجة مئوية إلى + 125 درجة مئويةتتجاوز بشكل ملحوظ نطاق التشغيل النموذجي من -40 °C إلى +105 °C لموصلات PA6T القياسيةهذا يسمح بالتنفيذ في حجرات المحركات والأفران الصناعية والمعدات الخارجية المعرضة للدورات الحرارية القاسية.
• تقنية العازل PA9T المحسنة:الراتنج PA9T يوفر انخفاض امتصاص الرطوبة وارتفاع درجة حرارة الانحراف الحراري مقارنة مع بدائل PA6T و LCP.يعرض العازل الحد الأدنى من التوسع الحراري ومقاومة الزحف الاستثنائية تحت الحمل الميكانيكي المستمر عند درجات الحرارة المرتفعة.
• طاقة التيار الأعلى:التصميم 2.0mm مساحة الاستفادة من الاتصالات البرونزية الفوسفورية قوية تمكن من 1.5 AMP لكل دبوس تصنيف التيار، تحسين 50٪ على 2.54mm القياسية مساحة وصلات صف مزدوج،دعم توزيع الطاقة وتطبيقات إشارة التيار العالي دون مخاوف من التدهور الحراري.
• نظام موثوقية الفلاش الذهبي:يحتفظ نظام الفلاش الذهبي على نظام التصفيف بالنيكل بمقاومة اتصال ثابتة أقل من 15mΩ في جميع أنحاء نطاق درجة الحرارة التشغيلية ،منع زيادة المقاومة الناجمة عن الأكسدة التي يمكن أن تسبب تدهور الإشارة أو الهروب الحراري في بيئات ذات درجات حرارة عالية.
• شهادة شاملة:تتوافق بالكامل مع المعايير التنظيمية لـ UL و SGS و ROHS و REACH ، مع دعم إضافي لاختبار مؤهلات AEC-Q200 للسيارات عند الطلب.تتضمن كل دفعة إنتاج التحقق من صحة الدورة الحرارية لضمان أداء ثابت عبر نطاق درجة الحرارة الاسمية.
• تنسيق صفين متعدد الاستخدامات:تكوين الصفين يزيد من كثافة الارتباطات مع الحفاظ على المسافات الكافية من الزحف والفراغ لـ 500 فولت AC / DCمما يجعل المرفق مناسبًا لكل من إشارة الجهد المنخفض وتطبيقات طاقة الجهد المتوسط في بيئات ذات درجات حرارة عالية.

يتم تصميم وصلة الرأس الإناث PA9T ذات درجة حرارة عالية 2.0 ملم خصيصًا للتطبيقات المتطلبة حراريًا.أجهزة التحكم في الإرسال، أجهزة استشعار غازات العادم ووحدات تشغيل توربو شاحن تستفيد من درجة الحرارة الموسعة.أجهزة مراقبة العمليات الكيميائية، وتستخدم أنظمة أتمتة الصهاريج هذه الموصلات حيث تتجاوز درجات حرارة البيئة 100 درجة مئوية بشكل روتيني. أنظمة تحويل وتوزيع الطاقة بما في ذلك مصادر الطاقة للخوادم ،محررات الاتصالات، ومراقبي MPPT المحول الشمسي يستفيدون من تصنيف التيار المحسن لتقديم طاقة موثوق بها في أغطية المعدات الساخنة.حفر الحفر والإجراءات التي تعمل في البيئات الحرارية الأرضية تعتمد على الاستقرار الحراري لموصول PA9Tتتضمن التطبيقات الإضافية مراقبة محركات الأفيونيكس وإدارة الطاقة للدفاع ومراقبة الجر السكك الحديدية وأنظمة إدارة الحرارة ذات الإضاءة عالية الكثافة.

يتم تعبئة توصيلات رأس PA9T الإناث عالية درجة الحرارة CNJWY في أنابيب واقية مضادة للستاتيك ، حيث يحتوي كل أنبوب على 10-40 توصيلات اعتمادًا على تكوين عدد الدبابيس.جميع مواد التعبئة والتغليف مصممة لتخزين طويل في بيئات تصل إلى 40 درجة مئوية دون تدهور، وتتوفر علبة محظورة للرطوبة مع مُجفف للعملاء الذين يحتاجون إلى مدة صلاحية طويلة في المناخات الرطبة. تخضع كل مجموعة إنتاج للتفتيش البصري الآلي بنسبة 100٪،قياس مقاومة الاتصال، والتحقق من صحة الدورة الحرارية من -55 درجة مئوية إلى + 125 درجة مئوية. يعمل تصنيع CNJWY بموجب نظم الجودة المعتمدة ISO9001: 2015 مع الامتثال الكامل لـ UL و SGS و ROHS و REACH.تكوينات مخصصة بما في ذلك طلاء الذهب الثقيل الانتقائي (15μin أو 30μin)، خيارات لون العازل (الأسود، الطبيعي، الأحمر) ، وأطوال الدبوس المحددة للتطبيق متوفرة من خلال فريق هندسة OEM لدينا.وقت التسليم القياسي هو 7-10 أيام عمل مع الحد الأدنى للكمية الطلب من 2ألف قطعة
