موصل رأس أنثى SMT Surface Mount 1.27 مم Pitch صف مزدوج Gold Flash PA6T PCB Assembly

CNJWY تقدم SMT Surface Mount 1.27MM Pitch Dual Row Female Header Connector المتطورة ، المصممة خصيصًا لبيئات تجميع PCB الآلية ذات الحجم الكبير.27مليمتر رقيق يقدم ضعف كثافة الارتباط التقليديةوصلات.54 ملم داخل نفس البصمة اللوحة، مما يجعلها الخيار الأمثل للأجهزة الإلكترونية المصغرةيحتوي كل رابط على خطوط SMT مسطحة متكافئة الدقة المصممة لتشكيل مفصل اللحام المتسق خلال عمليات تدفق الأشعة تحت الحمراء أو مرحلة البخارالتصفية الذهبية على جهات الاتصال بالبرونز الفوسفورية تضمن اتصالات كهربائية موثوقة منخفضة المقاومةفي حين أن علبة PA6T الحرارية البلاستيكية عالية درجة الحرارة تتحمل الملف الحراري التدفق الخالي من الرصاص بالكامل دون تشوهتوفر التكوينات المزدوجة من 02-الموقف إلى 80-الموقف حلول مرنة عالية الكثافة للتراص من لوح إلى لوح في الأجهزة المحمولة وحدات إنترنت الأشياء، والمحكمات الصناعية المدمجة.

• 1.27 ملم رقيقة كثافة عالية:في نصف مساحة الموصلات التقليدية 2.54mm، هذا التصميم يضاعف كثافة اتصال الإشارة لكل وحدة من مساحة PCB.يحتل رابط 27 ملم تقريبا نفس البصمة كصف واحد من 20 موضع.54ملم رأس، مما يتيح مصغر كبيرة من اللوحة.

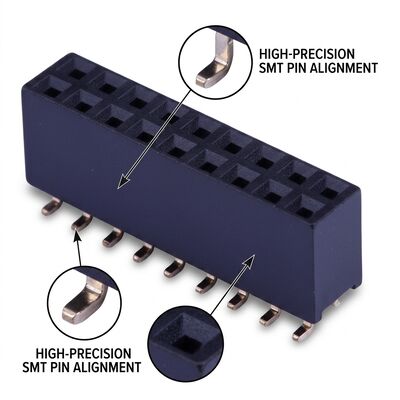

• إيقاف SMT متوافق مع التدفق:يتم تحسين خطوط SMT الجناحية للطيور للتركيب الآلي للاختيار والمكان مع عمليات الشبكة القياسية لللحام. يتم الحفاظ على السطحية المشتركة ضمن 0.10 ملم عبر جميع خطوط،ضمان رطوبة اللحام المستمرة وتشكيل الفيل خلال ملفات تعريف التدفق الخالية من الرصاص التي تصل إلى ذروتها عند 260 درجة مئوية.
• نظام الاتصال بالفلاش الذهبييضمن الطلاء الموحد بالذهب على حاجز انتشار النيكل أن مقاومة الاتصال تبقى أقل من 20mΩ ،توفير سلامة إشارة مستقرة لكل من الإشارات التناظرية منخفضة المستوى وحافلات الاتصالات الرقمية طوال عمر دورة التزاوج المسموح بها 300.
• غطاء PA6T عالي الحرارة:عازل PA6T المعزز بالألياف الزجاجية يحقق تصنيف الاحتراق UL94V-0 ويظهر تغيرًا غير مهم في الأبعاد خلال دورة التدفق الخالية من الرصاص بأكملها ،الحفاظ على دقة موقع الدبوس لتحقيق محاذاة موثوقة للتزاوج بعد التجميع.
• التجميع الآلي محسّنتصميم العازل المسطح بالأعلى مع مناطق التقاط الفراغ المحددة بوضوح يتيح التعامل بثقة بواسطة فوهات وضع SMT القياسية.تغليف الشريط والفكرة مع عرض حامل 16mm أو 24mm يدمج بسلاسة مع جميع منصات الاختيار والمكان الرئيسية.
• تغطية شاملة لعدد الدبابيس:المدى الواسع لعدد الدبابيس المزدوجة من 04P (2x2) إلى 80P (2x40) يستوعب متطلبات التصميم المتنوعة ،من وحدات أجهزة الاستشعار المصغرة التي تحتاج فقط إلى عدد قليل من خطوط الإشارة إلى أنظمة جمع البيانات المعقدة التي تتطلب عشرات الاتصالات المتوازية.

يلبي رابط الرأس الإناث SMT بطول 1.27mm تحديات التصغير في جميع أنحاء صناعة الإلكترونيات.والإلكترونيات القابلة للارتداء تستفيد من المساحة الدقيقة للاتصالات المتبادلة عالية الكثافة داخل الحجوزات المقيدة للغايةتستخدم عقدة الاستشعار في إنترنت الأشياء (IoT) ، وبوابات الحوسبة الحاسوبية الحافة، ومراقبي المنازل الذكية هذه الموصلات لتجميع أقراص PCB الوحيدة في عوامل شكل مضغوطة.أدوات تشخيص محمولة، وتستفيد وحدات الاتصال بالزرع من البصمة الصغيرة للموصّل وتجميع SMT الموثوق به. تتضمن التطبيقات الصناعية وحدات توسيع PLC المدمجة، وحدات إدخال / إخراج بعيدة،وألواح واجهة مستشعرات موزعةسيناريوهات النشر الإضافية تشمل أجهزة تحكم الطيران بدون طيار، وحدات كاميرات ADAS للسيارات، وسائقات الإضاءة الصلبة،وأجهزة الاختبار والقياس المحمولة التي تتطلب اتصالات كثيفة بين اللوحات.

يتم توفير توصيلات الرأس الإناث CNJWY SMT في عبوات شريط وملفات قياسية للصناعة لدمج التجميع الآلي السلس. تتراوح كميات الملفات القياسية من 500 إلى 2،000 قطعة حسب عدد الدبابيس، مع ملفات قطرها 330 ملم تستوعب آليات التغذية القياسية. يتم تعبئة جميع المكونات في أكياس الحاجز للرطوبة مع بطاقات مؤشرات المجفف والرطوبة ،تلبية متطلبات IPC/JEDEC J-STD-020 MSL المستوى 3يضمن الشريط الناقل الموصل الآمن من ESD حماية المكونات طوال عملية التعامل والوضع. تخضع كل مجموعة إنتاج للتفتيش البصري الآلي (AOI) للتطابق مع الرصاص ،الامتثال الأبعاد، ونوعية الانتهاء السطحي. إن تصنيع CNJWY هو ISO9001: 2015 معتمد مع امتثال UL و SGS و ROHS و REACH في جميع خطوط المنتجات. تخطيطات بطاقات اللحام المخصصة ،سمك التصفيف الذهبي الانتقائي، وتكوينات الدبوس المخصصة متاحة من خلال فريق دعم الهندسة OEM لدينا. وقت التسليم القياسي هو 7-10 أيام عمل مع الحد الأدنى لكمية الطلب من 2000 قطعة.
