صف مزدوج 2.54MM الزاوية اليمنى ربط رأس الإناث 04P-80P ذهب فلاش PA6T PCB من خلال الثقب

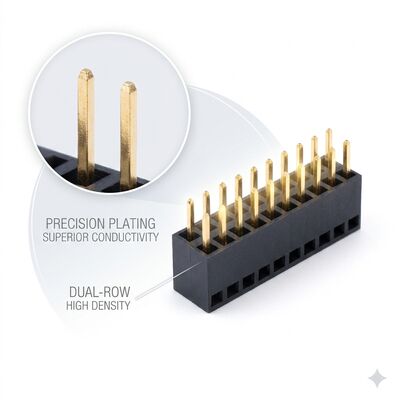

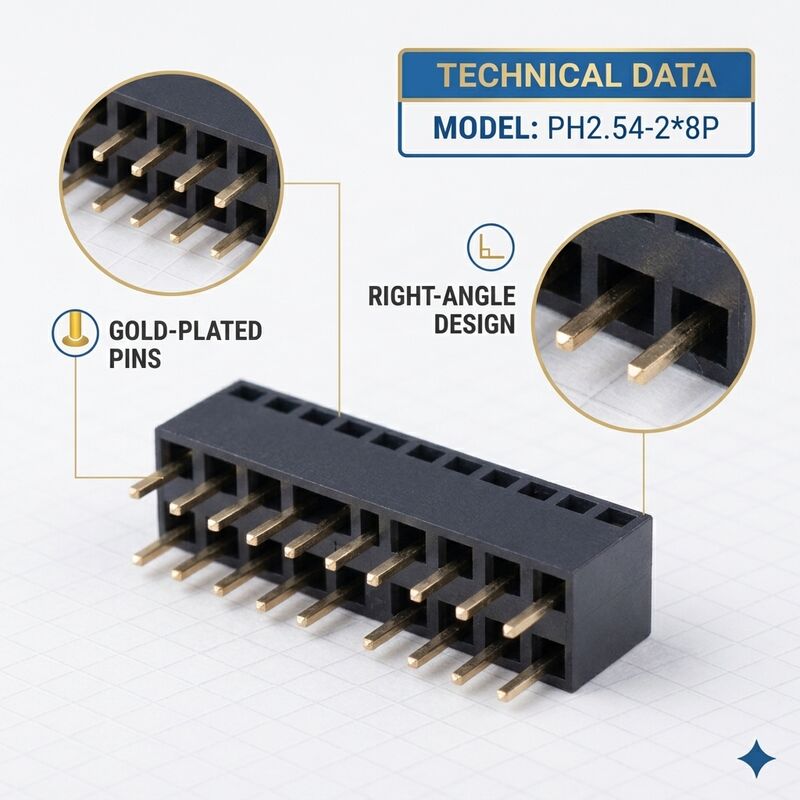

تقدم CNJWY موصل الرأس الأنثوي المتطور ثنائي الصف مقاس 2.54 مم بزاوية قائمة، المصمم لتسهيل التزاوج العمودي لثنائي الفينيل متعدد الكلور في العبوات وبنيات اللوحة الإلكترونية المعززة حيث يكون الخلوص الرأسي مقيدًا. يقوم توجيه الزاوية اليمنى بتوصيلات موازية لسطح ثنائي الفينيل متعدد الكلور، مما يتيح التراص الأفقي من لوحة إلى لوحة وتكوينات البطاقة الفرعية الضرورية للتغليف الإلكتروني الكثيف. يشتمل كل موصل ثنائي الصف على وصلات برونزية فوسفورية مشكلة بدقة مع طلاء فلاش ذهبي من أجل تزاوج موثوق به منخفض المقاومة عبر فترات خدمة ممتدة. يوفر الغلاف البلاستيكي الحراري المقوى بالألياف الزجاجية PA6T ثباتًا حراريًا استثنائيًا أثناء اللحام والاحتفاظ بالأبعاد على المدى الطويل في ظل درجات حرارة التشغيل المرتفعة. مع تكوينات الصف المزدوج المتاحة من 04P (2x2) إلى 80P (2x40)، تعالج سلسلة الموصلات هذه متطلبات التوصيل البيني عالي الكثافة عبر التطبيقات الصناعية والسيارات والحوسبة.

• تصميم الزاوية اليمنى الموفر للمساحة:يسمح الاتجاه 90 درجة بتزاوج ثنائي الفينيل متعدد الكلور في تكوين عمودي، مما يقلل بشكل كبير من شكل الارتفاع الرأسي للمجموعات المترابطة. يعد هذا أمرًا بالغ الأهمية للحاويات الرفيعة، والمعدات المثبتة على حامل 1U، والأنظمة المدمجة المدمجة حيث يكون ارتفاع تكديس اللوحة محدودًا للغاية.
• تكوين الصف المزدوج عالي الكثافة:يعمل صفان متوازيان من جهات الاتصال على مضاعفة كثافة الإشارة بشكل فعال ضمن نفس مساحة PCB مقارنة ببدائل الصف الواحد، مما يتيح المزيد من التوصيلات البينية دون زيادة أبعاد اللوحة أو عدد الموصلات.
• اتصالات مطلية بالذهب فلاش:يضمن الطلاء الوميضي الذهبي المتسق فوق حاجز النيكل بقاء مقاومة التلامس أقل من 20mΩ طوال دورات التزاوج المقدرة بـ 300، مما يمنع تدهور الإشارة بسبب الأكسدة أو التآكل المزعج أو التلوث البيئي.
• عازل درجة الحرارة العالية PA6T:يتحمل اللدائن الحرارية PA6T المصنفة UL94V-0 والمعززة بألياف زجاجية بنسبة 30% درجات حرارة إنحسار الذروة البالغة 260 درجة مئوية لمدة 10 ثوانٍ، وهو متوافق تمامًا مع عمليات اللحام الموجي الخالي من الرصاص وعمليات التجميع اليدوية دون تزييفها أو تدهورها.
• نطاق عدد الدبوس الشامل:بدءًا من الموصلات الصغيرة ذات 04 مواضع (2x2) إلى الوصلات البينية عالية الكثافة ذات 80 موضعًا (2x40)، يمكن للمصممين تحديد تكوين الدبوس المطلوب بدقة. تتوفر أيضًا متغيرات الصف المزدوج ذات الأرقام الفردية لمتطلبات التثبيت المخصصة.
• تثبيت آمن عبر الفتحة:يوفر إنهاء الزاوية اليمنى من خلال الفتحة تثبيتًا ميكانيكيًا قويًا للوحة PCB، ومقاومة القوى الجانبية وارتخاء الموصل الناجم عن الاهتزاز الذي يمكن أن يحدث مع تصميمات التركيب السطحي في المعدات المتنقلة أو الصناعية.

يتفوق موصل الرأس الأنثوي ذو الزاوية اليمنى ذو الصف المزدوج في التطبيقات التي تتطلب كثافة توصيل عالية داخل الأظرف الرأسية المقيدة. في البنية التحتية للاتصالات، تقوم بتوصيل بطاقات الخط باللوحات الخلفية في المحولات وأجهزة التوجيه المثبتة على الحامل. تستخدم أنظمة الأتمتة الصناعية هذه الموصلات لوحدات توسيع PLC، ولوحات واجهة HMI، وعقد الإدخال/الإخراج الموزعة. تتضمن تطبيقات الحوسبة رؤوس اللوحة الأم للخادم، واتصالات وحدة معالجة الرسومات، ومنافذ توسيع الكمبيوتر ذات اللوحة الواحدة المدمجة. تستخدم إلكترونيات السيارات رؤوس الزاوية اليمنى ذات الصف المزدوج في وحدات التحكم في المحرك (ECUs)، ووحدات التحكم في الجسم، والوصلات البينية لنظام المعلومات والترفيه. تستفيد الأجهزة الطبية بما في ذلك أجهزة مراقبة المرضى ومعدات التصوير التشخيصي والمحللات المعملية من موثوقية الموصل وحجمه الصغير. تشمل عمليات النشر الإضافية إلكترونيات الطيران الفضائية وإلكترونيات الملاحة البحرية وأنظمة إشارات السكك الحديدية ولوحات التحكم في عاكس الطاقة المتجددة.

يتم تعبئة جميع موصلات الرأس الأنثوية ذات الزاوية اليمنى ذات الصف المزدوج CNJWY في أنابيب واقية مضادة للكهرباء الساكنة، حيث يحتوي كل أنبوب على 15-45 موصلًا اعتمادًا على تكوين عدد الدبوس. تتوفر صواني موصلة آمنة من أجل ESD للمتغيرات ذات العدد العالي من المسامير لمنع تلف الرصاص أثناء الشحن. بالنسبة لعملاء التجميع الآلي بكميات كبيرة، يمكن توفير عبوات الأشرطة والبكرات ذات أبعاد الجيب الدقيقة عند الطلب. تخضع كل مجموعة إنتاج للتحقق الشامل من الجودة بما في ذلك فحص مستوى الدبوس بنسبة 100%، وقياس مقاومة التلامس، واختبار قوة التزاوج. تعمل مرافق التصنيع CNJWY وفقًا لأنظمة إدارة الجودة المعتمدة ISO9001:2015، وجميع المنتجات تحمل شهادات UL، وSGS، وROHS، وREACH. يتم دعم التكوينات المخصصة بما في ذلك سُمك الطلاء الذهبي الانتقائي وخيارات المفاتيح المستقطبة وأطوال الدبوس غير القياسية من خلال خدمة تصنيع OEM المرنة. التسليم القياسي هو 7-10 أيام عمل مع الحد الأدنى لكمية الطلب 2000 قطعة.
