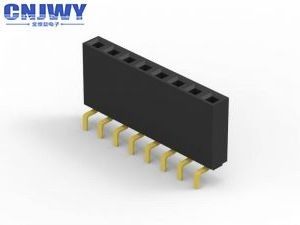

2.54ملم القوة من خلال الثقب ربط رأس الإناث للوحة الأم

2.54ملم القوة من خلال الثقب ربط رأس الإناث للوحة الأم

المواصفات:

1. الرمي:2.54ملم

2اسم الجهاز: علبة PCB / عنوان نسائي

3مواد العزل: PA6T UL 94-V0

4مادة الاتصال: سبيكة النحاس

5: نوع التثبيت: من خلال الثقب

6: عدد الصف: واحد

7: التواصل النهائي: الذهب فوق النيكل

8" إنهاء " اللحام

9: اللون: الأسود

10: التصنيف الحالي:1.0A

11: مقاومة الجهد: 500 فولت AC / DC

12: مقاومة الاتصال: 20mΩ Max

13: شكل الاتصال: دبوس مربع

14: طول الدبوس: تخصيص

15: دبوس متاح: 2 دبوس إلى 80 دبوس

16درجة حرارة العمل: -40 درجة مئوية إلى 105 درجة مئوية

السمةمنرابط رأس الدبوس

1الديليكتريك عالي الحرارة

2تصميم صف واحد أو صفين، 4-80 دبوس

3. زوج مع رأس الإناث لتطبيق التراص PCB

4مواد الاتصال: سبيكة النحاس أو الذهب أو القصدير

6- قابلية الإشتعال: UL94V-0

7مواد العزل: حرارة عالية

8درجة الحرارة: -40 درجة مئوية + 105 درجة مئوية أو -40 درجة مئوية إلى + 260 درجة مئوية

اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:

• متوازية أو متوسطة ‬ كلا الاتصالات ذات التوجه الرأسي.
• 90 درجة، الزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة
• 180 درجة ، Coplanar ، Edge-to-Edge both كلا الموصليين موجهان أفقياً.

أسماء أخرى لموصولات PCB

يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.

كيفية التعبئة

نحن نقدم طرق تغليف مرنة لتلبية متطلبات مختلفة.
1- حزمة الوعاء، مناسبة للتجميع اليدوي.
2- حزمة الأنابيب، مناسبة للتجميع اليدوي.
3. ريل التعبئة مع شريط، مناسبة للإنتاج الآلي الآلي
4. ريل التعبئة مع غطاء، مناسبة لإنتاج الآلي الآلي

لماذا تختار CNJWY:

1لقد قطعنا شوطا طويلا على مر السنين في تحقيق ما وعدنا به ونفخر بما حققناه حتى الآن.

2.مصدرك الوحيد لحلول المكونات

3.هدفنا هو جعل مصدر رابط سهل بالنسبة لك

4خدمةنا السريعة والمبتكرة ستضمن أن احتياجات عملائنا تُجيب

5.نحن نقدر كل عميل، بغض النظر عن الطلبات الصغيرة أو المتوسطة.

6.عملنا ليس فقط عن توفير المكونات، بل عن الوفاء بالوعود.

تطبيق المنتج

عادةً ما تستخدم الرؤوس النسائية مع رؤوس الدبوس المناسبة لإنهاء الوحدات التي تم إنشاؤها في الصناعة الإلكترونية. كما في ما يلي يمكنك العثور على بعض نطاق التطبيق.

لنقل البيانات وشحنها: الهاتف المحمول ، الطاقة المحمولة ، شاحن الكاميرا ، الصوت الرقمي ، أجهزة الكمبيوتر اللوحية / أجهزة الكمبيوتر المحمولة ، DSCs / DVCs ، مشغلات الصوت ، FPD / LCD TVs ، الطابعات / النسخ ، المعدات الصناعية ،المعدات الطبية، الأمن الخ
