شين تشن CNJWY الإلكترونيات شركة المحدودة.
المبيعات والدعم الفنى:
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CNJWY |
| إصدار الشهادات: | UL/SGS/ROHS/REACH/TS16949 |
| رقم الموديل: | FH-XXXXXX |
| الحد الأدنى لكمية: | 2 ك |
|---|---|
| الأسعار: | 0.05-0.3 |
| تفاصيل التغليف: | أنبوب / صينية / بكرة التغليف |
| وقت التسليم: | 7 إلى 10 أيام |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على العرض: | 10000000 قطعة/شهر |
| يقذف: | 1.27 ملم | اللون: | أسود |
|---|---|---|---|
| التصويت الحالي: | 1 أ | تحمل الجهد: | 250 فولت |
| النوع: | رابط لوحة PCB | الاسم: | موصل رأس أنثى |
| إبراز: | 1.27ملم ربط رأس الإناث,ربط رأس الإناث مزدوج الصف,رأس الدبوس مزدوج الصف الأنثى,Dual Row Female Header Connector,Dual Row pin header female |
||

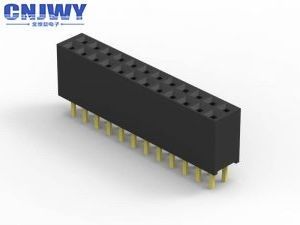

PH1.27mm ربط رأس الإناث صف مزدوج من خلال الثقب نوع Y
اتجاهات موصلات PCB
يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، وكلها تستند إلى 90 درجة زيادة: متوازية أو وسطيةالزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة إضافة واحدة عمودية ، واحدة أفقية ؛ 180 درجة ، Coplanar ، Edge-to-Edge
أسماء أخرى لموصولات PCB
يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. وهناك أيضًا بعض الأسماء الأخرى لموصلات PCB:عادة ما يشار إلى وصلات PCB الذكور باسم عناوين الدبوس، لأنها مجرد صفوف من الدبابيس ، في حين أن موصلات PCB الإناث تسمى المقابس ، أو المستقبلات ، أو حتى (بشكل مربك إلى حد ما) مستقبلات الرأس.
المواصفات:
| التصنيف الحالي | 1.0 أومب |
| مقاومة الاتصال | 20 مΩ Max |
| مقاومة الجهد | 250 فولت AC/DC |
| مقاومة العزل | 1000MΩ دقيقة |
| درجة حرارة العملية | -40 درجة مئوية إلى 105 درجة مئوية |
| مواد الاتصال | سبيكة النحاس |
| اسم المنتجات | رابط الرأس الأنثوي |
| الارتفاع | 1.27ملم |
| نوع التثبيت | من خلال الثقب |
| طلاء الارتباط | أوو فوق ن |
| مواد العزل | PA6T + 30%GF ((UL94V-0) |
| الإنهاء | الحامية |
| قوة الإدراج | 2N ماكس |
| قوة الانسحاب | 0.3N دقيقة |
| المدى الطويل | 300 دورة التزاوج |
| درجة حرارة اللحام | 260 درجة مئوية لمدة 10 ثوان |
| التعبئة | أنبوب/كوب |
| اللون | أسود |
تطبيقرابط رأس الدبوس
لنقل البيانات وشحنها: الهاتف المحمول ، الطاقة المحمولة ، شاحن الكاميرا ، الصوت الرقمي ، أجهزة الكمبيوتر اللوحية / أجهزة الكمبيوتر المحمولة ، DSCs / DVCs ، مشغلات الصوت ، FPD / LCD TVs ، الطابعات / النسخ ، المعدات الصناعية ،المعدات الطبية، الأمن الخ
3 دبوس يستخدم على نطاق واسع في الشاشة، الكاميرا الرقمية، MP3، MP4، PDA، الكمبيوتر، لوحات الأم الكمبيوتر، قرص التخزين المحمول، قارئ البطاقات، المنتجات الأمنية، عداد الكهرباء، الهاتف اللاسلكي،الهاتف المحمول، الهاتف الداخلي، المفاتيح التي يتم التحكم بها ببرنامج، VCD، DVD، LCM/LED وحدة عرض، الألعاب الإلكترونية، الأجهزة المنزلية الخ.توفير الاتصال الأكثر موثوقية لللوحة إلى لوحة والخط إلى لوحة.
الرسم:
