مكان المنشأ: | الصين |
اسم العلامة التجارية: | JWY |
إصدار الشهادات: | UL/SGS/RoHs/REACH |
رقم الموديل: | HT100-XXXXXX |
الحد الأدنى لكمية: | 2 كيلو قطعة |
---|---|
الأسعار: | قابل للتفاوض |
تفاصيل التغليف: | علبة / أنبوب / شريط / تغليف بكرة |
وقت التسليم: | من 7 إلى 15 يوم عمل |
شروط الدفع: | تي / تي وويسترن يونيون |
القدرة على العرض: | 100000 قطعة في اليوم |
مقاومة التواصل: | 20 مΩ ماكس | تحمل الجهد: | 500V AC / DC |
---|---|---|---|
مقاومة العزل: | 1000MΩ دقيقة | مواد الاتصال: | البرونز الفسفوري |
التصويت الحالي: | 1.0 أمبير | الاسم: | موصل رأس أنثى |
إبراز: | 1.00 ملم الرأس الإناث للكربون,500 فولت رأس PCB الإناث,الفوسفور البرونزية PCB رأس الإناث,500V female pcb header,Phosphor Bronze pcb header female |

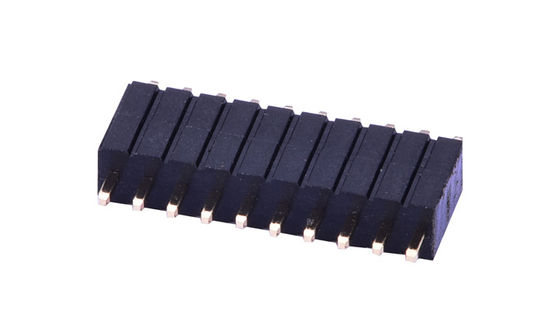

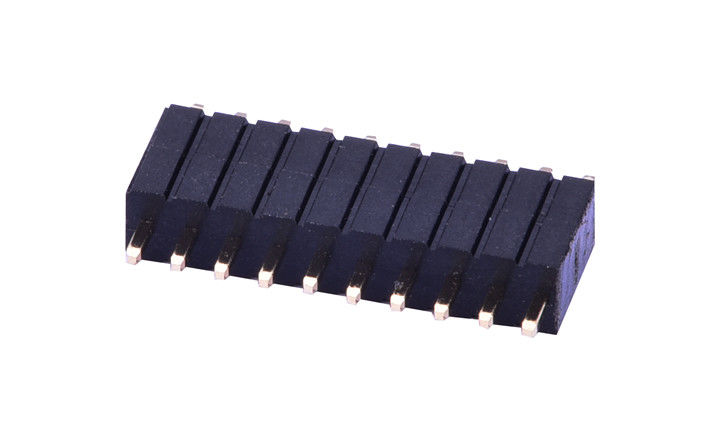

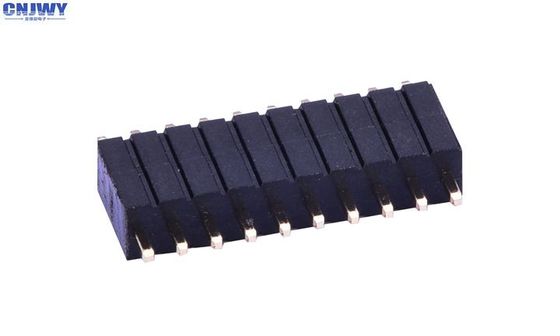

30 دبوس 40 دبوس رأس إمرأة 1.00mm الطول رأس PCB إمرأة الفوسفور البرونز
المواصفات:
اسم المنتجات | رأس الإناث |
الارتفاع | 1.00ملم |
نوع الاتصال | المقبس الأنثوي |
الأسلوب | من مجلس إلى مجلس |
ارتفاع العزل | 3.7ملم |
نوع التثبيت | إدفع-سحب |
إنهاء الاتصال | الذهب فوق الني |
لون العزل | أسود |
درجة حرارة العمل | -40 درجة مئوية إلى 105 درجة مئوية |
التصنيف الحالي | 1.0AMP |
مقاومة الجهد | 500 فولت AC/DC |
مقاومة الاتصال | 20mΩ ماكس |
مقاومة العزل | 1000MΩ دقيقة |
مواد الاتصال | الفوسفور البرونز |
مواد العزل | PA9T + 30% GF UL94V-0 |
السمةمنرابط رأس الدبوس
1الديليكتريك عالي الحرارة
2تصميم صف واحد أو صفين، 4-80 دبوس
3. زوج مع رأس الإناث لتطبيق التراص PCB
4مواد الاتصال: سبيكة النحاس أو الذهب أو القصدير
6- قابلية الإشتعال: UL94V-0
7مواد العزل: حرارة عالية
8درجة الحرارة: -40 درجة مئوية + 105 درجة مئوية أو -40 درجة مئوية إلى + 260 درجة مئوية
ما هو رابط الـ (بي سي بي)
موصلات ألواح الدوائر المطبوعة هي أنظمة توصيل تستخدم لنقل الإشارات أو الطاقة من PCB إلى آخر ، أو إلى أو من PCB من مصدر آخر في تشكيل المعدات.حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها في وقت لاحق في عملية الإنتاج، توفر طريقة سهلة للتصميم من أجل التصنيع.
اتجاهات موصلات PCB
يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، وكلها تستند إلى 90 درجة زيادة: متوازية أو وسطيةالزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة إضافة واحدة عمودية ، واحدة أفقية ؛ 180 درجة ، Coplanar ، Edge-to-Edge
أسماء أخرى لموصولات PCB
يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. وهناك أيضًا بعض الأسماء الأخرى لموصلات PCB:عادة ما يشار إلى وصلات PCB الذكور باسم عناوين الدبوس، لأنها مجرد صفوف من الدبابيس ، في حين أن موصلات PCB الإناث تسمى المقابس ، أو المستقبلات ، أو حتى (بشكل مربك إلى حد ما) مستقبلات الرأس.
لماذا تختار CNJWY:
1.نحن نقدر الوقت، كأفضل عملة. ومن المعروف جيداً أنه لا يمكنك أبداً استعادة الوقت المفقود. جميع منتجاتنا تتركز حول هذه الفكرة.نحن نقدم أفضل حل لإنقاذ وقتك.
2نحن ملتزمون بعمق بالصحة والسلامة في العالم. لقد نفذت CNJWY نظام الإدارة البيئية ISO 14001: 2004. لقد عززنا أداءنا البيئي.ونحن نطبق هذه القاعدة على جميع أعمالنا.
3جميع المنتجات متاحة للتعبئة والتغليف حسب الطلب الخاص بك.
4. إنتاج أكثر كفاءة يجعل تسليم سريع، والتي من شأنها أن تضمن من الوقت التوجيهي دائما قبل توقعاتك.
تطبيق المنتج
رأس الإناث تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات، uva، سيارة التوازن وهلم جرا. كما في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا.
