شين تشن CNJWY الإلكترونيات شركة المحدودة.
المبيعات والدعم الفنى:
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CNJWY |
| إصدار الشهادات: | UL/SGS/ROHS/REACH/TS16949 |
| رقم الموديل: | FH-XXXXXX |
| الحد الأدنى لكمية: | 2 ك |
|---|---|
| الأسعار: | 0.05-0.3 |
| تفاصيل التغليف: | أنبوب / صينية / بكرة التغليف |
| وقت التسليم: | 7 إلى 10 أيام |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على العرض: | 10000000 قطعة/شهر |
| يقذف: | 1.27 ملم | اللون: | أسود |
|---|---|---|---|
| التصويت الحالي: | 1 أ | تحمل الجهد: | 250 فولت |
| النوع: | رابط لوحة PCB | ||
| إبراز: | ارتفاع 4.3mm SMT المرفق الأنثوي,عازل أسود SMT ربط إمرأة,وصلة لوحة PCB PA6T,Black Insulation SMT Female Connector,PA6T PCB Board Connector |
||

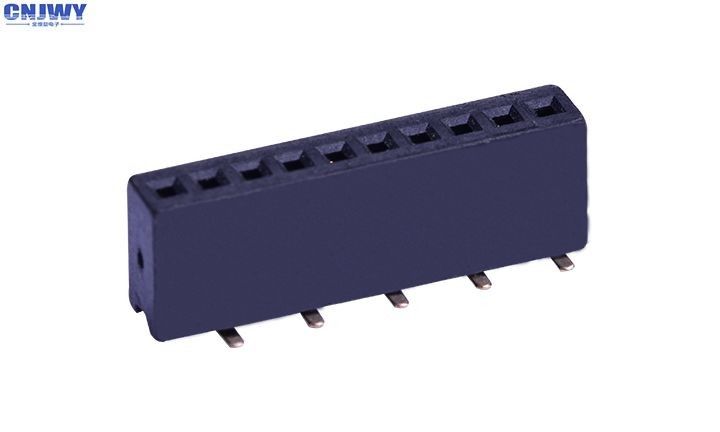

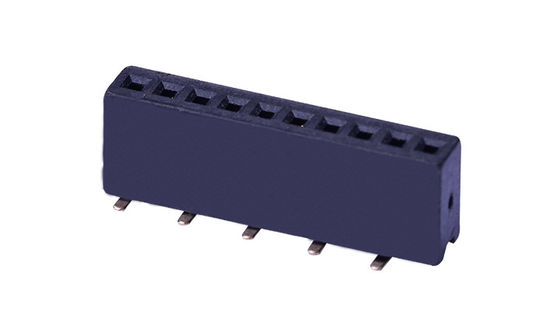

SMT رأس الإناث 1.0MM الطول المخصص ريل التعبئة دعم ضمان الجودة بناء PCB
ما هو رابط الـ (بي سي بي)
موصلات ألواح الدوائر المطبوعة هي أنظمة توصيل تستخدم لنقل الإشارات أو الطاقة من PCB إلى آخر ، أو إلى أو من PCB من مصدر آخر في تشكيل المعدات.حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها في وقت لاحق في عملية الإنتاج، توفر طريقة سهلة للتصميم من أجل التصنيع.
اتجاهات موصلات PCB
يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، وكلها تستند إلى 90 درجة زيادة: متوازية أو وسطيةالزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة إضافة واحدة عمودية ، واحدة أفقية ؛ 180 درجة ، Coplanar ، Edge-to-Edge
أسماء أخرى لموصولات PCB
يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. وهناك أيضًا بعض الأسماء الأخرى لموصلات PCB:عادة ما يشار إلى وصلات PCB الذكور باسم عناوين الدبوس، لأنها مجرد صفوف من الدبابيس ، في حين أن موصلات PCB الإناث تسمى المقابس ، أو المستقبلات ، أو حتى (بشكل مربك إلى حد ما) مستقبلات الرأس.
المواصفات:
| التصنيف الحالي | 1.0 أومب |
| مقاومة الاتصال | 20 مΩ Max |
| مقاومة الجهد | 250 فولت AC/DC |
| مقاومة العزل | 1000MΩ دقيقة |
| درجة حرارة العملية | -40 درجة مئوية إلى 105 درجة مئوية |
| مواد الاتصال | سبيكة النحاس |
| اسم المنتجات | رابط الرأس الأنثوي |
| الارتفاع | 1.27ملم |
| نوع التثبيت | من خلال الثقب |
| طلاء الارتباط | أوو فوق ن |
| مواد العزل | PA6T + 30%GF ((UL94V-0) |
| الإنهاء | الحامية |
| قوة الإدراج | 2N ماكس |
| قوة الانسحاب | 0.3N دقيقة |
| المدى الطويل | 300 دورة التزاوج |
| درجة حرارة اللحام | 260 درجة مئوية لمدة 10 ثوان |
| التعبئة | أنبوب/كوب |
| اللون | أسود |
لماذا تختار CNJWY
قدرة البحث والتطوير:
القدرة القوية على البحث والتطوير في تصميم المنتجات وتطوير القوالب تجعل CNJWY قادرة على تقييم المنتج الجديد،والذي يمكن أن يساعد العملاء على توفير تكلفة الوقت.
إنتاج OEM/ODM
لدى CNJWY خطوط تجميع خاصة بنا من الغسيل الكهربائي، الطابع، التشكيل، الحقن والتغليف.
ضمان الجودة
بعد متطلبات ISO9001-2015 بدقة، CNJWY قادرة على إنتاج منتجات ذات أعلى جودة.
سعر تنافسي
أكثر من 10 سنوات من الخبرة في الإنتاج، CNJWY دائما متخصصة في تحسين القدرة الإنتاجية. التنافسية توفر سعر تنافسي للعملاء القيم.
تطبيق المنتج
رأس دبوس الذكور تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا
الرسم:
