مكان المنشأ: | الصين |
اسم العلامة التجارية: | JWY |
إصدار الشهادات: | UL/SGS/RoHs/REACH |
رقم الموديل: | HT127-XXXXXX |
الحد الأدنى لكمية: | 2 كيلو قطعة |
---|---|
الأسعار: | قابل للتفاوض |
تفاصيل التغليف: | علبة / أنبوب / شريط / تغليف بكرة |
وقت التسليم: | من 7 إلى 15 يوم عمل |
شروط الدفع: | تي / تي وويسترن يونيون |
القدرة على العرض: | 100000 قطعة في اليوم |
الاسم: | رأس أنثى | يقذف: | 1.27 ملم |
---|---|---|---|
ارتفاع البلاستيك: | 2.1 ملم | التصويت الحالي: | 1.0 أمبير |
نهاية: | جندى | الوظيفة: | انتقال الإشارة |
إبراز: | ربط رأس الدبوس الإناثي,2 ملم مساحة الاتصال الإناث,2 mm pitch female connector |

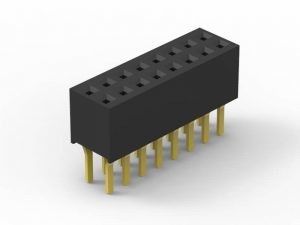

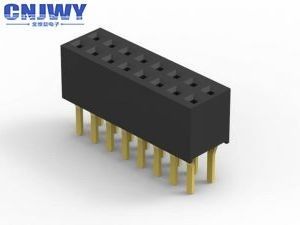

مباشرة من خلال الثقب المرأة ربط الرأس الصف المزدوج المطبقة في اللوحة الأم
1. الرمي:1.27ملم
2اسم الجهاز: علبة PCB / عنوان نسائي
3مواد العزل: PA6T UL 94-V0
4مادة الاتصال: سبيكة النحاس
5: نوع التثبيت: من خلال الثقب
6: عدد الصف: واحد
7: التواصل النهائي: الذهب فوق النيكل
8" إنهاء " اللحام
9: اللون: الأسود
10: التصنيف الحالي:1.0A
11: مقاومة الجهد: 500 فولت AC / DC
12: مقاومة الاتصال: 20mΩ Max
13: شكل الاتصال: دبوس مربع
14: طول الدبوس: تخصيص
15: دبوس متاح: 2 دبوس إلى 80 دبوس
16درجة حرارة العمل: -40 درجة مئوية إلى 105 درجة مئوية
ما هو رابط الـ (بي سي بي)
موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.
اتجاهات موصلات PCB
يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:
أسماء أخرى لموصولات PCB
يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.
كيفية التعبئة
نحن نقدم طرق تغليف مرنة لتلبية متطلبات مختلفة.
1- حزمة الوعاء، مناسبة للتجميع اليدوي.
2- حزمة الأنابيب، مناسبة للتجميع اليدوي.
3. ريل التعبئة مع شريط، مناسبة للإنتاج الآلي الآلي
4. ريل التعبئة مع غطاء، مناسبة لإنتاج الآلي الآلي
لماذا تختار CNJWY:
1لقد قطعنا شوطا طويلا على مر السنين في تحقيق ما وعدنا به ونفخر بما حققناه حتى الآن.
2.مصدرك الوحيد لحلول المكونات
3.هدفنا هو جعل مصدر رابط سهل بالنسبة لك
4خدمةنا السريعة والمبتكرة ستضمن أن احتياجات عملائنا تُجيب
5.نحن نقدر كل عميل، بغض النظر عن الطلبات الصغيرة أو المتوسطة.
6.عملنا ليس فقط عن توفير المكونات، بل عن الوفاء بالوعود.
تطبيق المنتج
عادةً ما تستخدم الرؤوس النسائية مع رؤوس الدبوس المناسبة لإنهاء الوحدات التي تم إنشاؤها في الصناعة الإلكترونية. كما في ما يلي يمكنك العثور على بعض نطاق التطبيق.
