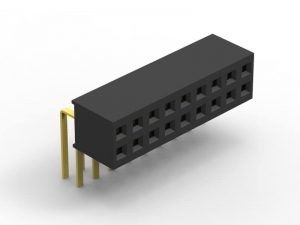

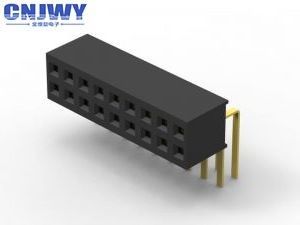

لوحة الدوائر المطبوعة 20 دباسة رابط إناثي ، زاوية مستقيمة 2 × 20 رأس إناثي فلاش ذهبي

صف مزدوج 20Pin ربط رأس الإناث الزاوية اليمنى الفلاش الذهبية

ما هو رابط الـ (بي سي بي)

موصلات ألواح الدوائر المطبوعة هي أنظمة توصيل تستخدم لنقل الإشارات أو الطاقة من PCB إلى آخر ، أو إلى أو من PCB من مصدر آخر في تشكيل المعدات.حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها في وقت لاحق في عملية الإنتاج، توفر طريقة سهلة للتصميم من أجل التصنيع.

اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، وكلها تستند إلى 90 درجة زيادة: متوازية أو وسطيةالزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة إضافة واحدة عمودية ، واحدة أفقية ؛ 180 درجة ، Coplanar ، Edge-to-Edge

أسماء أخرى لموصولات PCB

يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. وهناك أيضًا بعض الأسماء الأخرى لموصلات PCB:عادة ما يشار إلى وصلات PCB الذكور باسم عناوين الدبوس، لأنها مجرد صفوف من الدبابيس ، في حين أن موصلات PCB الإناث تسمى المقابس ، أو المستقبلات ، أو حتى (بشكل مربك إلى حد ما) مستقبلات الرأس.

المواصفات:

1نوع الجهاز: رأس الإناث

2نوع الاتصال: المقبس الأنثوي

3النمط: من مجلس إلى مجلس

4. الرمي:1.27ملم

5.التصنيف الحالي:1.5أ

6.مقاومة الجهد: 500 فولت AC/DC

7مقاومة الاتصال: 20mΩ Max

8شكل الاتصال: دبوس مربع

9طول الدبوس: تخصيص

10.ارتفاع العزل: تخصيص

11لون: أسود

12نوع التثبيت: من خلال الثقب

13رقم الصف: صفين

14.درجة حرارة التشغيل:-40°C إلى 105°C

15إنهاء:

لماذا تختار CNJWY:

1نحن نقدر الوقت، كأفضل عملة. ومن المعروف جيدا أنه لا يمكنك أبدا استعادة الوقت المفقود. جميع منتجاتنا تتركز حول هذه الفكرة. في CNJWY،نحن نقدم أفضل حل لإنقاذ وقتك.

2نحن ملتزمون بعمق بالصحة والسلامة في العالم. لقد نفذت CNJWY نظام الإدارة البيئية ISO 14001: 2004. لقد عززنا أداءنا البيئي.ونحن نطبق هذه القاعدة على جميع أعمالنا.

3جميع المنتجات متاحة للتعبئة والتغليف حسب الطلب الخاص بك.

4. إنتاج الأكثر كفاءة يجعل تسليم سريع، والتي من شأنها أن تضمن من الوقت التوجيهي دائما قبل توقعاتك

تطبيق المنتج

رأس الإناث تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات، uva، سيارة التوازن وهلم جرا. كما في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا.
