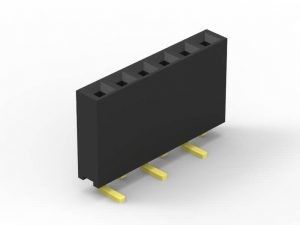

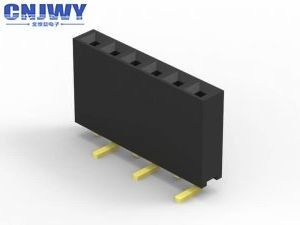

مربع دبوسة مدخل الرأس 2 دبوسة إلى 50 دبوسة 2.54mm مساحة للكمبيوتر

2.54 رابط رأس الـ PCB ذات الصف الواحد نوع SMT مع الفلاش الذهبي

ما هو رابط الـ (بي سي بي)

موصلات ألواح الدوائر المطبوعة هي أنظمة توصيل تستخدم لنقل الإشارات أو الطاقة من PCB إلى آخر ، أو إلى أو من PCB من مصدر آخر في تشكيل المعدات.حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها في وقت لاحق في عملية الإنتاج، توفر طريقة سهلة للتصميم من أجل التصنيع.

اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، وكلها تستند إلى 90 درجة زيادة: متوازية أو وسطيةالزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة إضافة واحدة عمودية ، واحدة أفقية ؛ 180 درجة ، Coplanar ، Edge-to-Edge

أسماء أخرى لموصولات PCB

يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. وهناك أيضًا بعض الأسماء الأخرى لموصلات PCB:عادة ما يشار إلى وصلات PCB الذكور باسم عناوين الدبوس، لأنها مجرد صفوف من الدبابيس ، في حين أن موصلات PCB الإناث تسمى المقابس ، أو المستقبلات ، أو حتى (بشكل مربك إلى حد ما) مستقبلات الرأس.

المواصفات:

1. الرمي:2.54ملم ((0.01')

2اسم الجهاز: علبة PCB / عنوان نسائي

3مواد العزل:PBTUL 94-V0

4مادة الاتصال: سبيكة النحاس

5نوع التثبيت: SMT

6رقم الصف: واحد

7. إلتصال النهاية: الذهب فوق النيكل

8إنهاء:

9لون: أسود

10الدرجة الحالية:3.0 أومب

11مقاومة الجهد: 500 فولت AC/DC

12مقاومة الاتصال: 20mΩ Max

13شكل الاتصال: دبوس مربع

14طول الدبوس: تخصيص

15. دبوس متاح: 2 دبوس إلى 50 دبوس

لماذا تختار CNJWY

الإنتاج الآلي

أكثر من 80% من منتجات CNJWY يتم تصنيعها بواسطة خطوط التجميع الآلية.حتى نتمكن من توفير المنتجات الأكثر كفاءة لعملائنا.

التسليمon وقت

كل عميل مميز لذا علينا أن نجعل كل تسليم في الوقت المناسب لتقدير كل فرصة يعطيها عملائنا

اجعل القيمة

العمل يشبه الرحلة الطويلة. القيمة هي الآراء على الطريق. صنع القيمة للعملاء هو خلق القيمة للشركة ، كما الفوز المشترك هو هدفنا.

الرد الفوري

الجميع سيواجهون مشاكل من وقت لآخر، كما هو الحال في وقت العمل.

تطبيق المنتج

ويتم استخدام رابط رأس PCB على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا
