شين تشن CNJWY الإلكترونيات شركة المحدودة.
المبيعات والدعم الفنى:
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JWY |
| إصدار الشهادات: | UL/SGS/RoHs/REACH |
| رقم الموديل: | ST127-XXXXXX |
| الحد الأدنى لكمية: | 2 كيلو قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تغليف PE / صينية / أنبوب / شريط / بكرة |
| وقت التسليم: | من 7 إلى 15 يوم عمل |
| شروط الدفع: | تي / تي وويسترن يونيون |
| القدرة على العرض: | 100000 قطعة في اليوم |
| التصويت الحالي: | 1.5 أمبير | اتصل بنا: | 20 مΩ ماكس |
|---|---|---|---|
| تحمل الجهد: | 500V AC / DC | مقاومة العزل: | 1000MΩ دقيقة |
| درجة حرارة التشغيل: | -40 إلى + 105 ℃ | مواد الاتصال: | النحاس |
| تصفيح الاتصال: | Au أو Sn Over Ni | مادة عازلة: | PA6T/PA9T/LCP+30% GF(UL94V-0) |
| إبراز: | جهاز توصيل لـ pcb,رأس الـPCB الأنثوي,female pcb header |
||

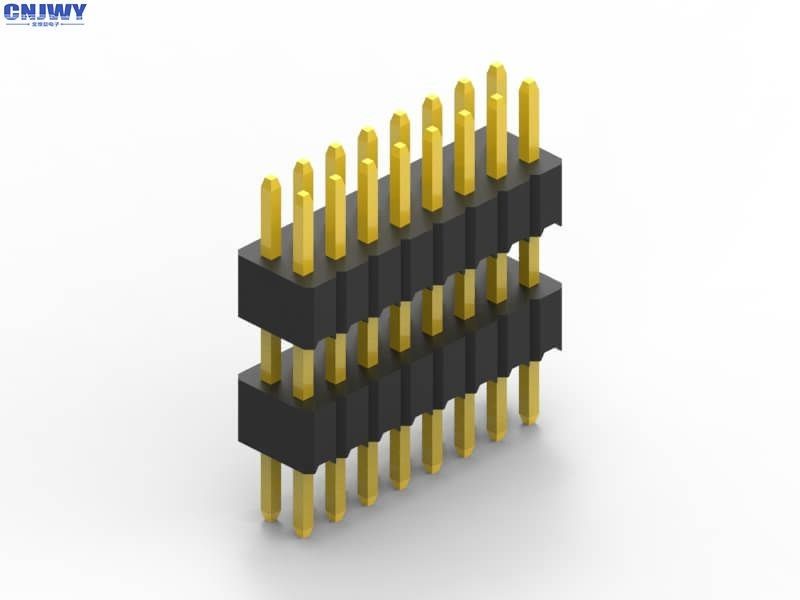

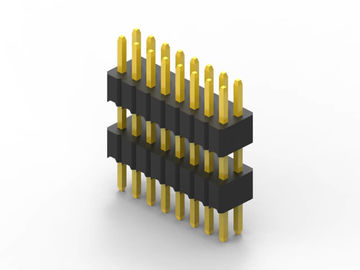

مزدوج البلاستيك الأسود المادة LCP PCB ربط رأس الصف المزدوج الذهب فلاش
تفاصيل (قوسيك):
| نوع الجهاز | الدبوس |
| نوع الاتصال | دبوس ذكر |
| الارتفاع | 2.54ملم ((0.1') |
| الدبابيس المتاحة | من 2 دبوس إلى 100 دبوس |
| اسم الجهاز | وصلة الـ PCB |
| نوع التثبيت | من خلال الثقب |
| عدد الصفوف | العازب |
| الإنهاء | الحامية |
| إنهاء الاتصال | الذهب فوق النيكل |
| درجة حرارة العملية | -40 درجة مئوية إلى +105 درجة مئوية |
| مواد العزل | PA6T UL94V-0 |
| التصنيف الحالي | 3.0A |
| مقاومة الجهد | 500 فولت AC/DC |
| لون العزل | أسود |
| مواد الاتصال | سبيكة النحاس |
ما هو رابط الـ (بي سي بي)
موصلات ألواح الدوائر المطبوعة هي أنظمة توصيل تستخدم لنقل الإشارات أو الطاقة من PCB إلى آخر ، أو إلى أو من PCB من مصدر آخر في تشكيل المعدات.حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها في وقت لاحق في عملية الإنتاج، توفر طريقة سهلة للتصميم من أجل التصنيع.
اتجاهات موصلات PCB
يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، وكلها تستند إلى 90 درجة زيادة: متوازية أو وسطيةالزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة إضافة واحدة عمودية ، واحدة أفقية ؛ 180 درجة ، Coplanar ، Edge-to-Edge
أسماء أخرى لموصولات PCB
يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. وهناك أيضًا بعض الأسماء الأخرى لموصلات PCB:عادة ما يشار إلى وصلات PCB الذكور باسم عناوين الدبوس، لأنها مجرد صفوف من الدبابيس ، في حين أن موصلات PCB الإناث تسمى المقابس ، أو المستقبلات ، أو حتى (بشكل مربك إلى حد ما) مستقبلات الرأس.
