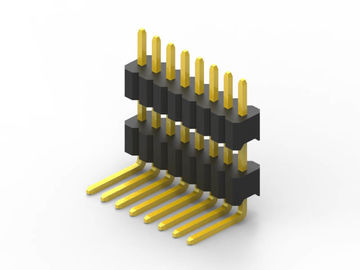

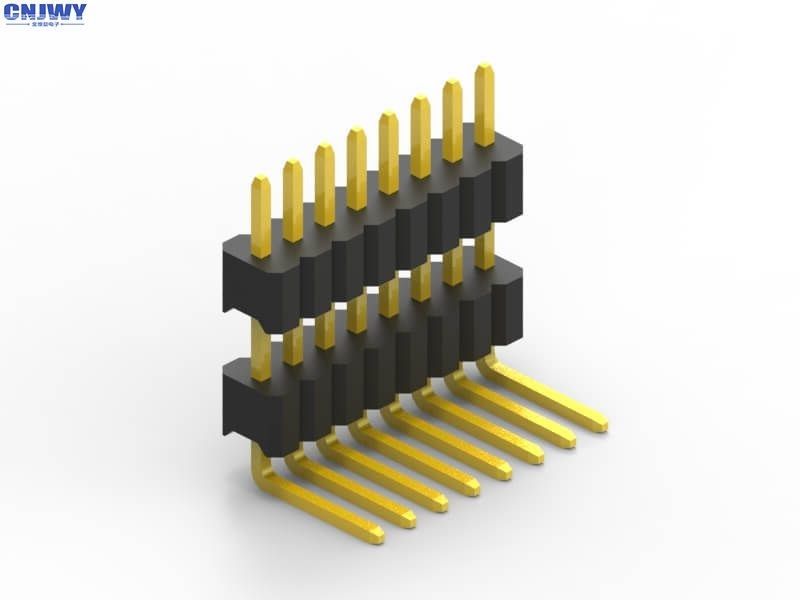

1.27 ملم الطول PCB ربط الرأس المنحدر ثني صف واحد بلاستيك مزدوج

1.27 ملم ربط الرأس PCB منحني ثني صف واحد بلاستيك مزدوج

وصف المنتجات:

1. الرمي:1.27ملم ((0.05')

2اسم الجهاز: علبة PCB/رأس الدبوس

3مواد العزل: PA6T UL 94-V0

4مادة الاتصال: سبيكة النحاس

5: نوع التثبيت: من خلال الثقب

6: عدد الصف: واحد

7: التواصل النهائي: الذهب فوق النيكل

8" إنهاء " اللحام

9: اللون القياسي (أسود) أو يتم تخصيصه

10: التصنيف الحالي:1.0AMP

11: مقاومة الجهد: 500 فولت AC / DC

12: مقاومة الاتصال: 20mΩ Max

13: شكل الاتصال: دبوس مربع

14: طول الدبوس: تخصيص

15: دبوس متاح: 2 دبوس إلى 50 دبوس

ما هو رابط الـ (بي سي بي)

موصلات ألواح الدوائر المطبوعة هي أنظمة توصيل تستخدم لنقل الإشارات أو الطاقة من PCB إلى آخر ، أو إلى أو من PCB من مصدر آخر في تشكيل المعدات.حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها في وقت لاحق في عملية الإنتاج، توفر طريقة سهلة للتصميم من أجل التصنيع.

اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، وكلها تستند إلى 90 درجة زيادة: متوازية أو وسطيةالزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة إضافة واحدة عمودية ، واحدة أفقية ؛ 180 درجة ، Coplanar ، Edge-to-Edge

أسماء أخرى لموصولات PCB

يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. وهناك أيضًا بعض الأسماء الأخرى لموصلات PCB:عادة ما يشار إلى وصلات PCB الذكور باسم عناوين الدبوس، لأنها مجرد صفوف من الدبابيس ، في حين أن موصلات PCB الإناث تسمى المقابس ، أو المستقبلات ، أو حتى (بشكل مربك إلى حد ما) مستقبلات الرأس.

لماذا تختار CNJWY

A. الإنتاج الآلي

أكثر من 80% من منتجات CNJWY يتم تصنيعها بواسطة خطوط التجميع الآلية.حتى نتمكن من توفير المنتجات الأكثر كفاءة لعملائنا.

ب - التسليمon وقت

كل عميل مميز لذا علينا أن نجعل كل تسليم في الوقت المناسب لتقدير كل فرصة يعطيها عملائنا

ج. صنع قيمة

العمل يشبه الرحلة الطويلة. القيمة هي الآراء على الطريق. صنع القيمة للعملاء هو خلق القيمة للشركة ، كما الفوز المشترك هو هدفنا.

د. الاستجابة الفورية

الجميع سيواجهون مشاكل من وقت لآخر، كما هو الحال في وقت العمل.

نطاق التطبيق:

عبارة عن جهاز توصيل الرأس المستخدم على نطاق واسع في الإلكترونيات والأجهزة الكهربائية، والأدوات في الاتصال العام للمكونات الرئيسية لتيار نقل الإشارة.نحن ندرج بعض الصورة التطبيقية التي هي للتحقق من:
