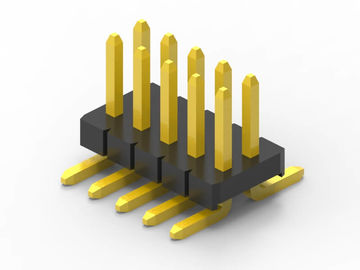

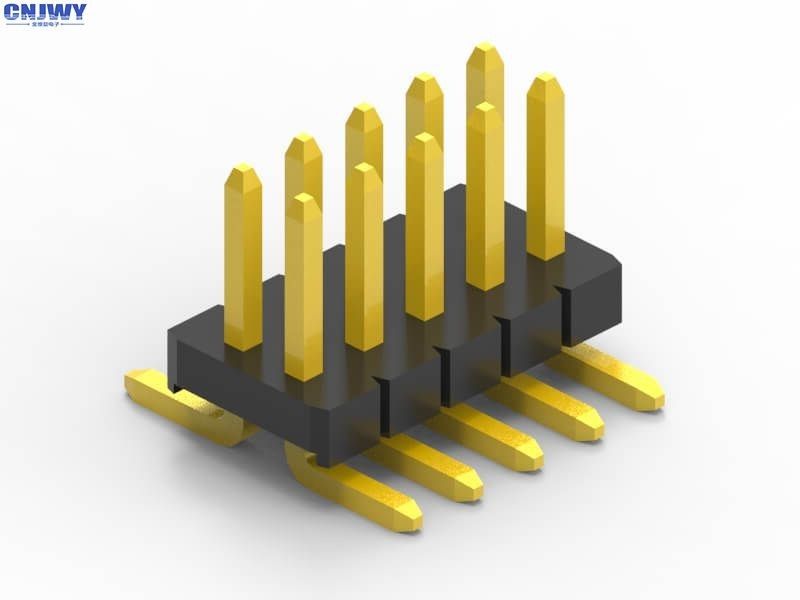

SMD / SMT مخصصة ذكر ربط رأس PCB 1.27 مم 2 دبوس إلى 50 دبوس

1.27 ملم ربط رأس الدبوس الذكور مع حزمة ريل CAP SMT نوع

المواصفات:

1. الرمي:1.27ملم ((0.079')

2اسم الجهاز: علبة PCB/رأس الدبوس

3مواد العزل: PA6T UL 94-V0

4مادة الاتصال: سبيكة النحاس

5: نوع التثبيت: SMD/SMT

6: عدد الصف: مزدوج

7: التواصل النهائي: الذهب فوق النيكل

8" إنهاء " اللحام

9: اللون القياسي (أسود) أو يتم تخصيصه

10: التصنيف الحالي:1.0 أومب

11: مقاومة الجهد: 500 فولت AC/DC

12: مقاومة الاتصال: 20mΩ Max

13: شكل الاتصال: دبوس مربع

14: طول الدبوس: تخصيص

15: دبوس متاح: 2 دبوس إلى 50 دبوس

ما هو رابط الـ (بي سي بي)

موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.

اتجاهات موصلات PCB

يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:

• متوازية أو متوسطة ‬ كلا الاتصالات ذات التوجه الرأسي.
• 90 درجة، الزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة
• 180 درجة ، Coplanar ، Edge-to-Edge both كلا الموصليين موجهان أفقياً.

أسماء أخرى لموصولات PCB

يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.

تطبيق المنتج

رأس دبوس الذكور تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع مبيعات الشاي لدينا
