منزل المنتجاترابط رأس الدبوس الذكر

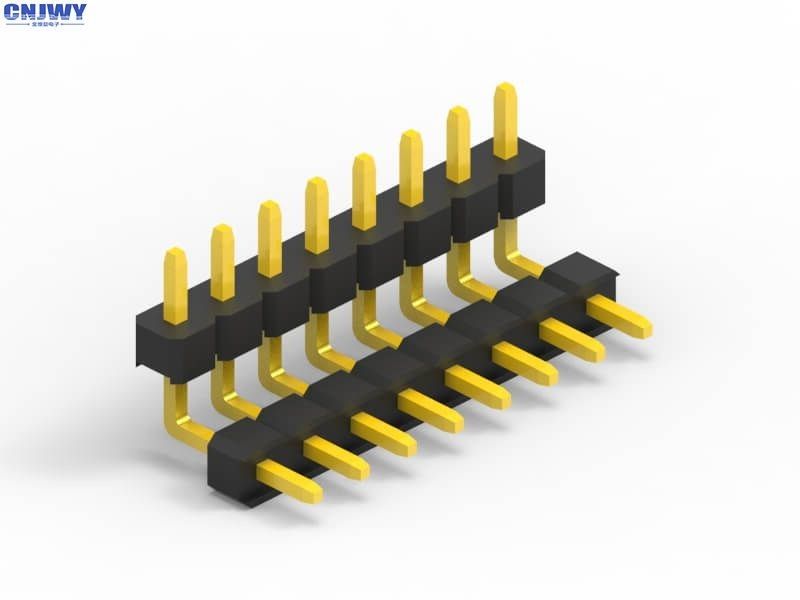

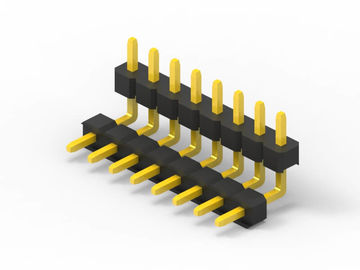

ذكر ذكر 16 محرك ربط الرأس 2.54 ملم مساحة ، مزدوجة بلاستيكية مربع الزاوية اليمنى محرك ربط الرأس

ذكر ذكر 16 محرك ربط الرأس 2.54 ملم مساحة ، مزدوجة بلاستيكية مربع الزاوية اليمنى محرك ربط الرأس

  • ذكر ذكر 16 محرك ربط الرأس 2.54 ملم مساحة ، مزدوجة بلاستيكية مربع الزاوية اليمنى محرك ربط الرأس
  • ذكر ذكر 16 محرك ربط الرأس 2.54 ملم مساحة ، مزدوجة بلاستيكية مربع الزاوية اليمنى محرك ربط الرأس
ذكر ذكر 16 محرك ربط الرأس 2.54 ملم مساحة ، مزدوجة بلاستيكية مربع الزاوية اليمنى محرك ربط الرأس
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JWY
إصدار الشهادات: UL/SGS/RoHs/REACH
رقم الموديل: ST254-XXXXXX
شروط الدفع والشحن:
الحد الأدنى لكمية: 2 كيلو قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف PE / صينية / أنبوب / شريط / بكرة
وقت التسليم: من 7 إلى 15 يوم عمل
شروط الدفع: T/T
القدرة على العرض: 100000 قطعة في اليوم
اتصل
مفصلة وصف المنتج
التصويت الحالي: 3.0 أمبير اتصل بنا: 20 مΩ ماكس
تحمل الجهد: 500V AC / DC مقاومة العزل: 1000MΩ دقيقة
الجنس: ذكر مادة عازلة: PA6T UL-94V-0
إبراز:

موصلات للوحة الدائرة,رأس الدبوس المثبت على السطح

,

surface mount pin header

2.54ملم ذكر عقدة رأس رابط مزدوج أسود بلاستيك مربع عقدة الزاوية اليمنى



ما هو رابط الـ (بي سي بي)



موصلات لوحة الدوائر المطبوعة هي أنظمة اتصال مثبتة على أقراص PCB. عادة ما تستخدم موصلات PCB لنقل الإشارات أو الطاقة من PCB إلى آخر ،أو إلى أو من PCB من مصدر آخر في بناء المعداتأنها توفر طريقة سهلة للتصميم للتصنيع، حيث أن PCBs ليست متصلة ببعضها البعض ويمكن تجميعها لاحقًا في عملية الإنتاج.



اتجاهات موصلات PCB



يشير مصطلح رابط PCB إلى نظام اتصال متعدد الدبابيس الأساسي ، عادة في تخطيط مستطيل.زوج من التزاوج من أجهزة توصيل PCB إما للوحة إلى اللوحة أو كابل إلى اللوحة (سلك إلى اللوحة)يمكن أن تعطي تخطيطات اللوحة إلى اللوحة مجموعة من اتجاهات اتصال PCB ، كلها تستند إلى زيادات 90 درجة:

  • متوازية أو متوسطة ‬ كلا الاتصالات ذات التوجه الرأسي.
  • 90 درجة، الزاوية اليمنى، اللوحة الأم إلى اللوحة الإبنتة
  • 180 درجة ، Coplanar ، Edge-to-Edge both كلا الموصليين موجهان أفقياً.

أسماء أخرى لموصولات PCB



يمكن أن تُعرف وصلات PCB باسم منتج PCB Interconnect. يتم استخدام مصطلحات محددة أيضًا للجانبين من الاتصال. غالبًا ما يشار إلى وصلات PCB الذكور باسم Pin Headers ،لأنها مجرد صفوف من الأدواتيمكن تسمية موصلات PCB الإناث بمحاضرات أو أجهزة استقبال أو حتى (بشكل مربك إلى حد ما) أجهزة استقبال رؤوس.



المواصفات:



نوع الجهاز العنوان
نوع الاتصال دبوس ذكر
الارتفاع 2.54ملم ((0.1')
الدبابيس المتاحة من 2 دبوس إلى 100 دبوس
اسم الجهاز وصلة الـ PCB
نوع التثبيت من خلال الثقب
رقم الصف 1
الإنهاء الحامية
إنهاء الاتصال الذهب فوق النيكل
درجة حرارة العملية -40 درجة مئوية إلى +105 درجة مئوية
مواد العزل PA6T UL94V-0
التصنيف الحالي 3.0A
مقاومة الجهد 500 فولت AC/DC
لون العزل أسود
مواد الاتصال سبيكة النحاس



لماذا تختار CNJWY:



1. 20 قطعة عينة مجانية، للعملاء تكرار النظام، وسوف توفر أكثر من 20 قطعة عينة لمشروع النموذج إذا لزم الأمر.

2نحن نقدر ثقة عملائنا في مصادر المكونات المناسبة لمتطلباتهم

3هدفنا هو جعل مصادر الاتصال سهلة بالنسبة لك

4لقد قطعنا شوطا طويلا على مر السنين في تحقيق ما وعدنا به ونفخر بما حققناه حتى الآن.

5.مصدرك الوحيد لحلول المكونات



تطبيق المنتج



رأس دبوس الذكور تستخدم على نطاق واسع في الصناعات المختلفة مثل السيارات والمعدات الطبية والكمبيوتر وهلم جرا. كما هو موضح في الصورة أدناه هي سيناريوهات التطبيق. الصورة هي الحد ،لمزيد من التفاصيل يمكنك الاتصال مباشرة مع فريق المبيعات لدينا
